Notice valable pour les modèles : CF20M004C CF20M004F CF20M004K
Spécificité par modèle
Modèle |
CF20M004C |
CF20M004F |
CF20M004K |
Nature alimentation |
Fixe |
Fixe
|
Fixe |
Courant fonctionnement |
350mA |
500mA |
700mA |
Tension |
de 2V à 54V |
de 2V à 54V |
de 2V à 54V |
Puissance |
19W |
20W |
20W |
Nombre de spots |
En 1W : 1 à 18
En 3,5W : 1 à 5
|
En 2W : 1 à 10
En 4,5W : 1 à 4
En 12W : 1
|
En 6W : 1 à 3
En 13W : 1
|
IMPORTANT SOUS PEINE DE DESTRUCTION DE LA LED DANS LES SPOTS :
- Vérifier la charge minimale du convertisseur (NE PAS BRANCHER MOINS DE SPOTS).
- Connecter le convertisseur au réseau électrique en dernier
- Ne jamais intervenir sur le circuit des Leds (SECONDAIRE) si le convertisseur n’est pas débranché.
Ce convertisseur doit rester accessible et être placé dans un endroit ventilé pour la garantie.

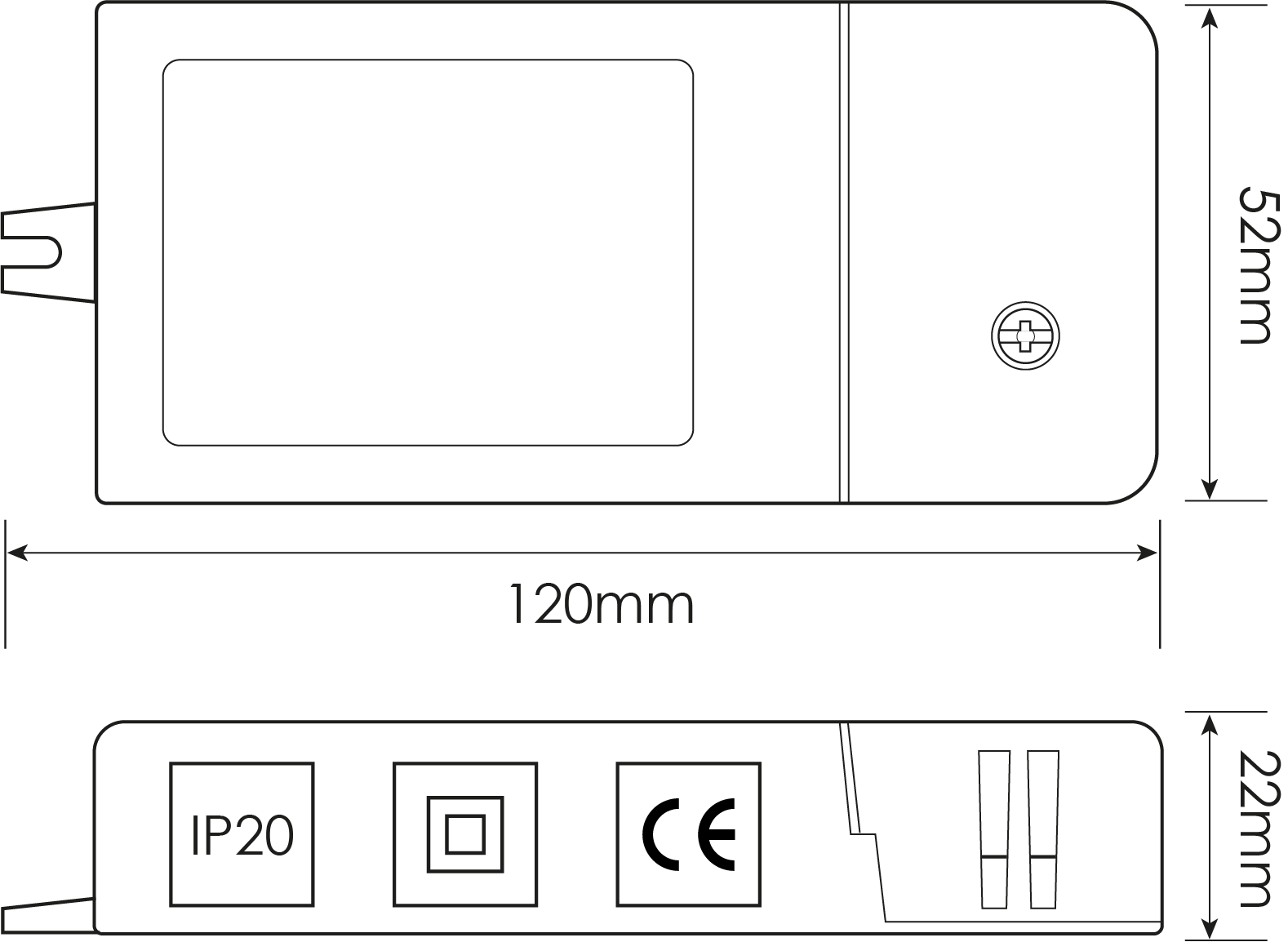

Dimensions : 120x52x22mm

Les spots sont branchés en série
- Les Leds se câblent en série, le schéma de câblage détaillé des spots (circuit secondaire) se trouve sur la notice fournie avec les spots.
- Attention à la polarité, la sortie + du convertisseur (SEC pour SECONDAIRE) est raccordée au câble rouge (+) de la LED puis le câble noir (-) au câble rouge de la suivante etc... jusqu’au retour du câble (-) au convertisseur.
- Les câbles du circuit LED (SECONDAIRE) doivent avoir une section minimum de 0,5mm².
- Les câbles du circuit primaire d’alimentation 230V alternatif devront avoir une section de 1,5mm².

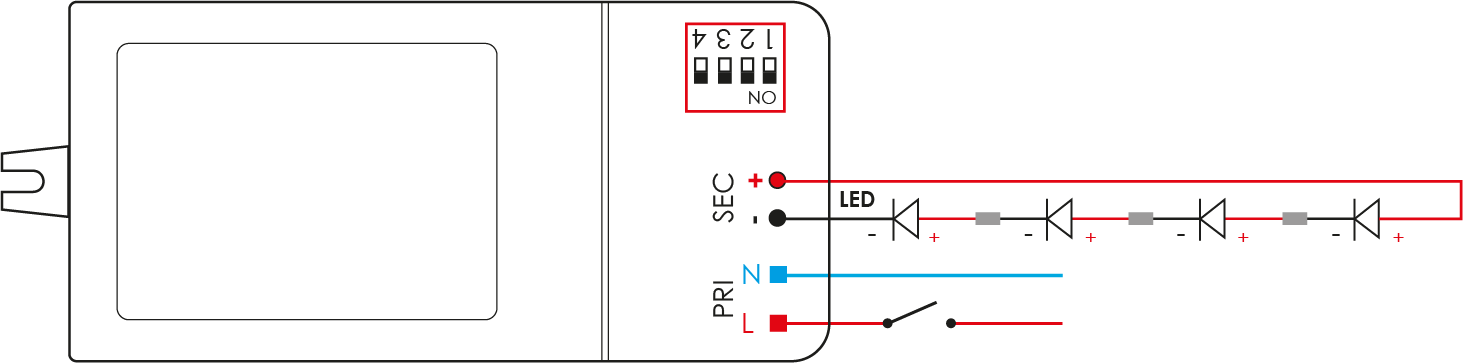

Schéma de câblage

Raccorder vos spots en série sur l’entrée secondaire du convertisseur (SEC + et -), puis raccorder le Neutre (N) et la Phase (L), l'interrupteur ouvre le circuit dela Phase.
Fin de vie Produit
NE PAS LES JETER DANS LES ORDURES MÉNAGÈRES
Une éco-contribution a été réglée pour assurer leur démantèlement et leur recyclage, ils doivent donc être rapportés en déchetterie ou tout point de collecte DEEE.
