Notice convertisseur type CR20M001

Notice valable pour les modèles : CR20M001C CR20M001CJ CR20M001F CR20M001FJ CR20M001K CR20M001KJ


Spécificité par modèle

Modèle CR20M001C CR20M001CJ CR20M001F CR20M001FJ CR20M001K CR20M001KJ
Nature alimentation Variable  Variable
Variable
 Variable Variable  Variable
Courant fonctionnement 350mA 350mA  500mA   500mA 700mA  700mA
Tension de 30V à 110V de 30V à 110V de 30V à 110V de 30V à 110V de 30V à 110V de 30V à 110V
Puissance 77W 77W   77W  77W 77W   77W
Nombre de spots

En 1W :
10 à 38

En 3,5W :
3 à 12

En 1W :
10 à 36

En 3,5W :
3 à 12

En 2W :
10 à 36

En 4,5W :
3 à 12

 En 12W :
2 à 4

En 2W :
10 à 36

En 4,5W :
3 à 12

 En 12W :
2 à 4

 En 6W :
3 à 12

En 13W :
2 à 5

  En 6W :
3 à 12

En 13W :
2 à 5



IMPORTANT SOUS PEINE DE DESTRUCTION DE LA LED DANS LES SPOTS :

  • Vérifier la charge minimale du convertisseur (NE PAS BRANCHER MOINS DE SPOTS).
  • Connecter le convertisseur au réseau électrique en dernier
  • Ne jamais intervenir sur le circuit des Leds (SECONDAIRE) si le convertisseur n’est pas débranché.

Ce convertisseur doit rester accessible et être placé dans un endroit ventilé pour la garantie.

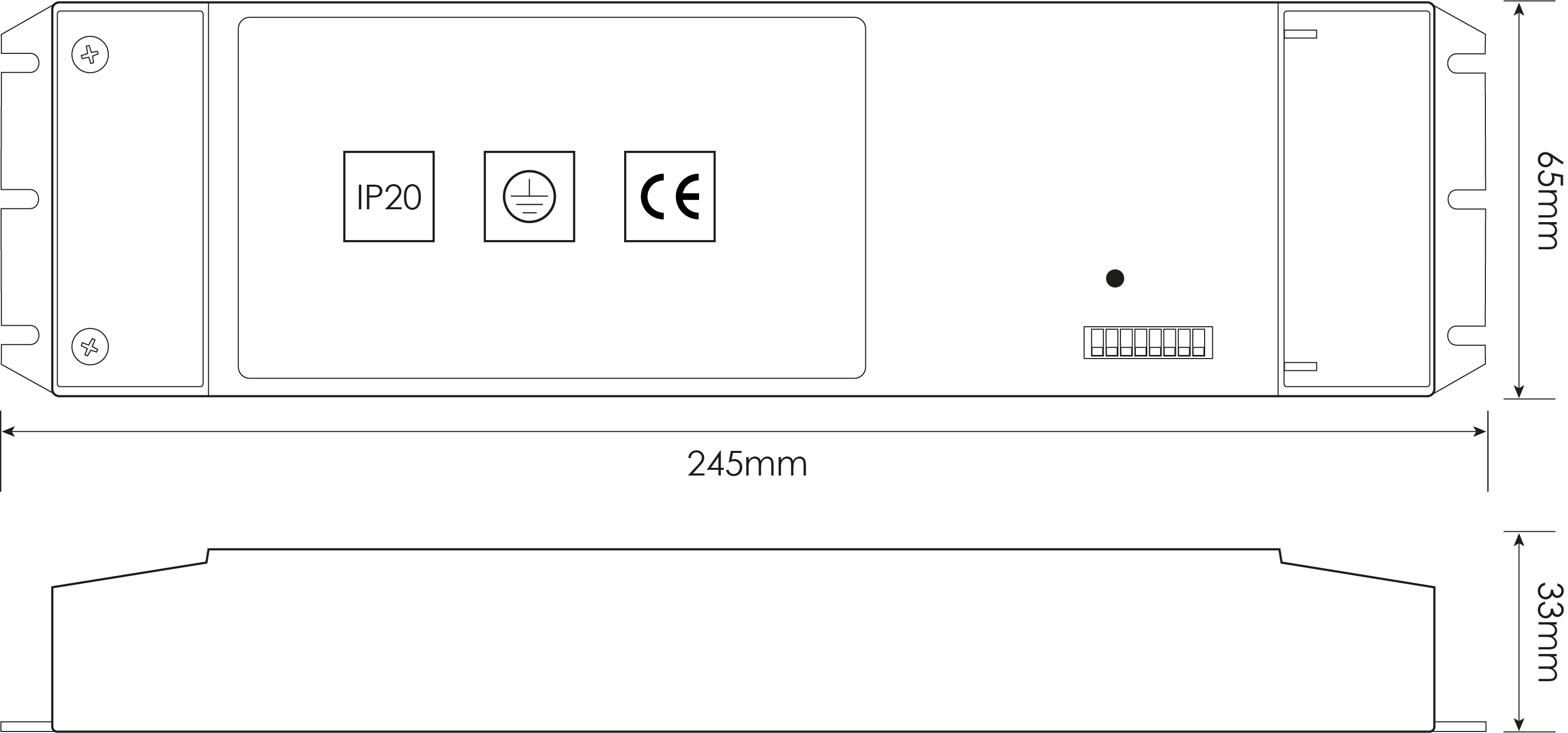

Dimensions : 245x65x33mm



Les spots sont branchés en série

  • Les Leds se câblent en série, le schéma de câblage détaillé des spots (circuit secondaire) se trouve sur la notice fournie avec les spots.
  • Attention à la polarité, la sortie + du convertisseur (SEC pour SECONDAIRE) est raccordée au câble rouge (+) de la LED puis le câble noir (-) au câble rouge de la suivante etc... jusqu’au retour du câble (-) au convertisseur.
  • Les câbles du circuit LED (SECONDAIRE) doivent avoir une section minimum de 0,5mm².
  • Les câbles du circuit primaire d’alimentation 230V alternatif devront avoir une section de 1,5mm².

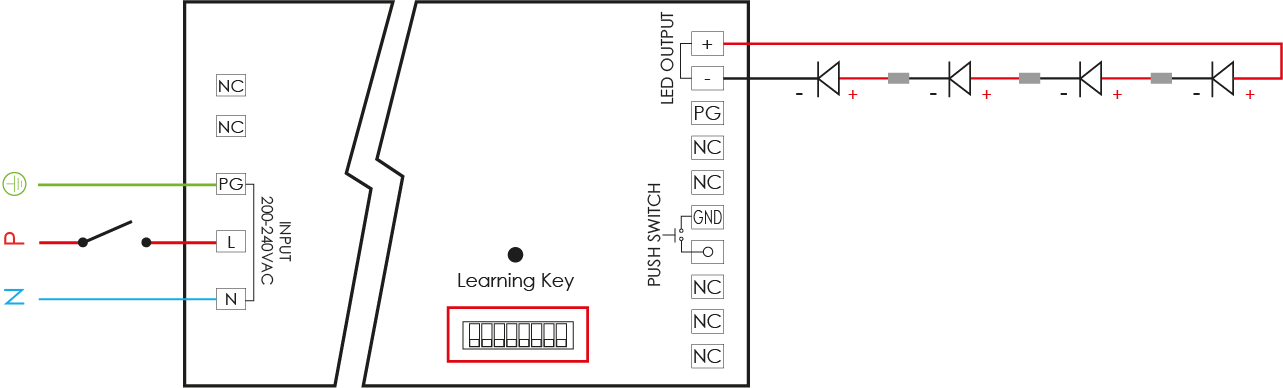

Schéma de câblage pilotage sans variation

Raccorder vos spots en série sur l’entrée secondaire du convertisseur (LED OUTPUT + et -), puis raccorder le Neutre (N), la Phase (L) et la Terre (T), l’interrupteur ouvre le circuit de la Phase.

Schéma de câblage pilotage en RADIO



Raccorder vos spots en série sur l’entrée secondaire du convertisseur (LED OUTPUT + et -), puis raccorder le Neutre (N), la Phase (L) et la Terre (T).

Fonctionnement de l'ensemble

  1. Après avoir raccordé les leds et le convertisseur radio, mettre sous tension.

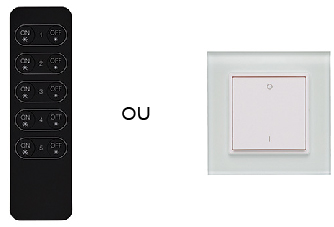

  2. Insérer la pile dans la télécommande ou dans le Bouton Poussoir Radio.
  3. A l’aide d’un outil pointu, appuyer brièvement sur le bouton de synchronisation situé à droite sur le convertisseur radio (Learning Key), puis aussitôt sur la touche «ON» 1 de la télécommande ou sur la touche «O» ou « I » du Bouton Poussoir. Les 2 équipements sont désormais associés.
  4. Faire un appui court sur le BP ou la télécommande pour allumer et éteindre le circuit, un appui long pour faire varier l’intensité lumineuse.
    Nota : les zones 2,3,4 et 5 de la télécommande sont prévues pour pouvoir piloter d’autres convertisseurs radio sur des lignes d’éclairage séparées à partir de la même télécommande.



Fin de vie Produit

NE PAS LES JETER DANS LES ORDURES MÉNAGÈRES

Une éco-contribution a été réglée pour assurer leur démantèlement et leur recyclage, ils doivent donc être rapportés en déchetterie ou tout point de collecte DEEE.
