Notice kit spot apparent Crosse Expo 6W

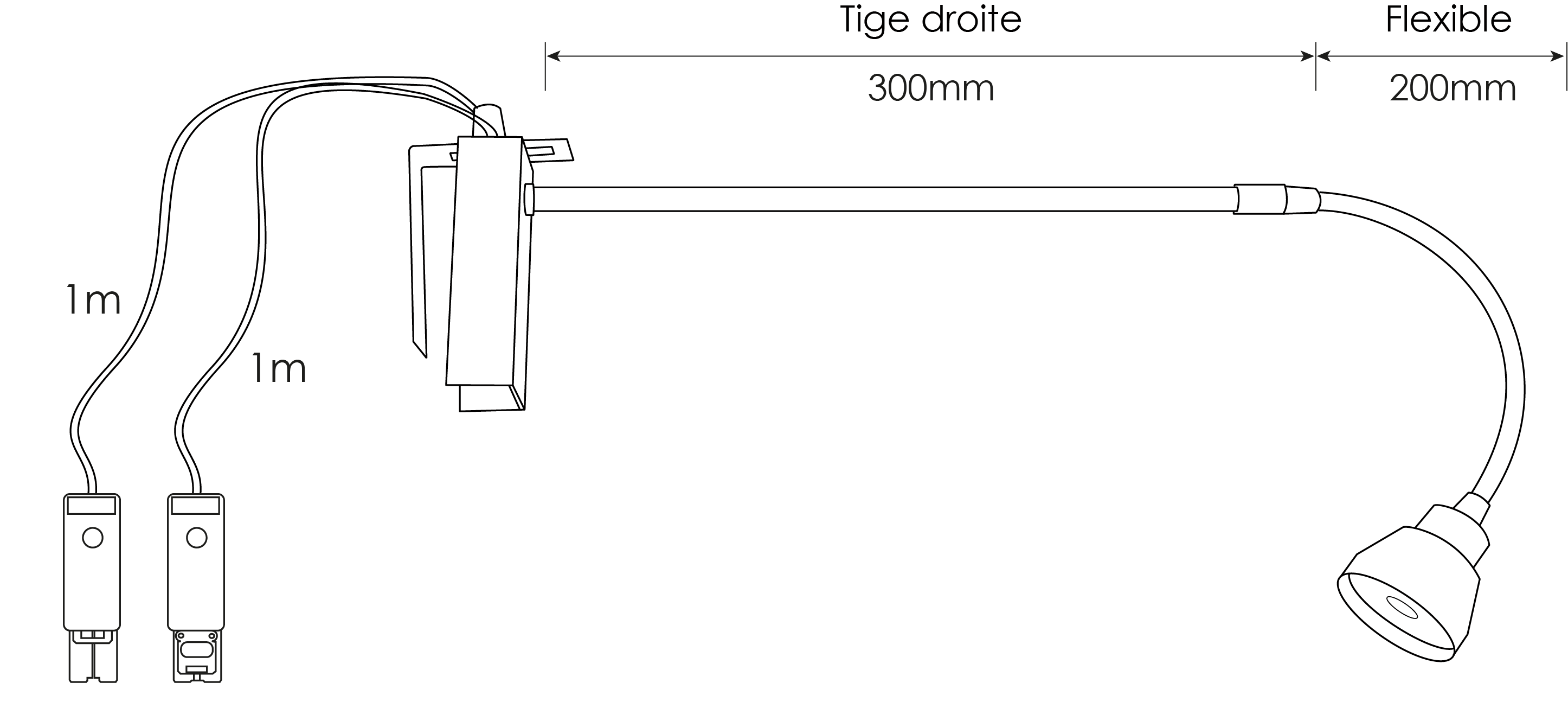

Produit et dimensions

Pilotage et connecteur

IMPORTANT SOUS PEINE DE DESTRUCTION DE LA LED DANS LES CROSSES

• Ne jamais intervenir sur le circuit des crosses si l’alimentation n’est pas débranchée
• Vérifier la charge minimale de crosses admise par l’alimentation(NE PAS BRANCHER MOINS DE CROSSES)
• Connecter l’alimentation au réseau électrique en dernier
• Si vous avez oublié de brancher le terminal de bouclage, rien ne s’allume. Débranchez votre alimentation avant de le mettre en place pour ne pas endommager les LEDS dans les crosses

Installation : les crosses sont branchées en série

• Fixer toutes les crosses sur vos panneaux.
• Raccordez-les entre elles avec leurs cordons (connecteurs équipés de détrompeurs).
• Mettre le TERMINAL EXPO pour fermer le circuit sur la dernière crosse.
• Raccordez la première crosse sur le boîtier d’alimentation.
• Branchez l’alimentation sur le secteur.

Rappel : respectez le nombre de crosses minimun et maximum en fonction de l’alimentation choisie, si ce n’est pas le cas votre installation ne fonctionnera pas.

Zoom sur le câblage

Fin de vie Produit

Ces spots sont réparables, contactez nous pour toute demande

Si vous souhaitez néanmoins vous en séparer, sachez que ces produits sont classés DEEE (Déchet d’Équipement Électrique et Électronique).

NE PAS LES JETER DANS LES ORDURES MÉNAGÈRES

Une éco-contribution a été réglée pour assurer leur démantèlement et leur recyclage, ils doivent donc être rapportés en déchetterie ou tout point de collecte DEEE.
