Fiche conseils de raccordement Connecteur WAGO 2 pôles

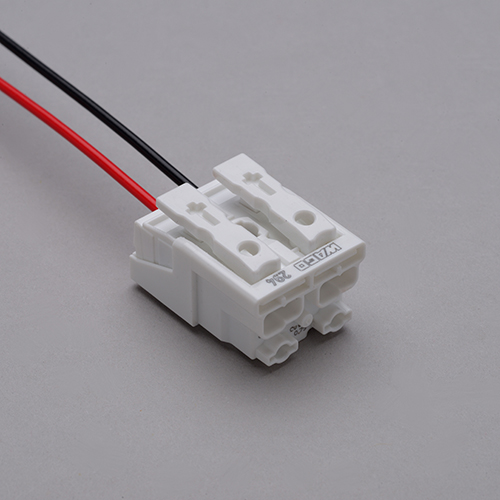

WAGO 2 pôles

dimensions spot cachou

En vidéo

dimensions spot cachou

IMPORTANT SOUS PEINE DE DESTRUCTION DES LEDS DANS LES SPOTS

  • Vérifier la charge minimale de spots admise par le convertisseur (NE PAS BRANCHER MOINS DE SPOTS).
  • Connecter le convertisseur au réseau électrique en dernier.
  • Ne jamais intervenir sur le circuit des spots (SECONDAIRE) si le convertisseur n’est pas débranché.

PRINCIPE : LES SPOTS SONT BRANCHÉS EN SÉRIE

  • Les câbles du circuit primaire d’alimentation 230V alternatif devront avoir une section minimum de 1,5 mm2
  • Les câbles du circuit des spots (secondaire) doivent avoir une section minimum de 0,75 mm2 conseillé 1mm2 / RIGIDE
  • Attention à la polarité des spots, la sortie (+) correspond au fil rouge et la sortie (-) au fil noir.

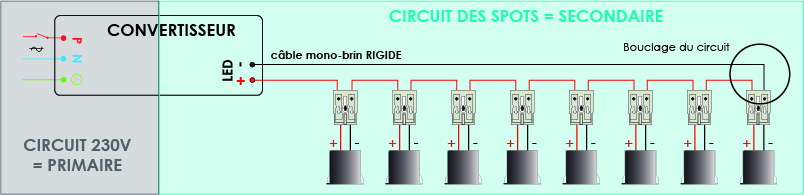

SCHÉMA DE CÂBLAGE

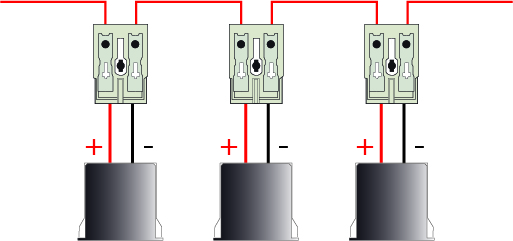

Attention à la polarité des spots, la sortie (+) correspond au fil rouge et la sortie (-) au fil noir. Le raccordement se fait comme sur le schéma ci-dessus : sortie (+) du convertisseur vers le fil rouge du premier spot, le fil noir du premier spot vers le fil rouge du suivant etc... jusqu’au retour du câble (-) du dernier spot au convertisseur.

LE CONVERTISSEUR

  • Le convertisseur doit rester accessible et être placé dans un endroit ventilé si possible en dehors du plafond. Dans le cas contraire, vérifier que ses dimensions permettent de le faire passer dans le trou d’encastrement du spot, sinon prévoir une trappe d’accès ou encore une boite plexo encastrée dans le faux-plafond pour le positionner.
  • Repérez la sortie avec « + » et « - » qui correspond aux bornes de raccordement de votre ligne de spots. ATTENTION cettesortie peut être nommée « SEC » pour SECONDAIRE et non pour secteur.
  • Si votre convertisseur est multi-courant ne pas toucher aux switch de réglage de courant. Ils sont pré-réglé en fonction des spots compris dans votre kit (le courant est indiqué sur l’étiquette normative du spot soit 350mA, 500mA ou 700mA).

NOS CONSEILS DE RACCORDEMENT

  • Préparez votre chantier : matériel à installer (spots, connecteurs, convertisseur, câble) AVEC LES NOTICES et les outils.
  • Lire les notices (chaque convertisseur est livré avec une notice, chaque boîte de spots également).
  • Mettre l’installation électrique HORS TENSION au tableau électrique.
  • Repérez bien l’emplacement du PREMIER et du DERNIER SPOT : ce sont les 2 seuls qui seront raccordés au convertisseur.
  • Préparez les câbles : mesurez la quantité nécessaire de câble entre chaque spot, repérez bien le « + » et le « - ».
  • Raccordez les spots DANS L’ORDRE en respectant le schéma ci-dessus et en partant du convertisseur, bornier secondaire.
  • N’enfoncez pas les spots entièrement dans le plafond tant que le bon fonctionnement de la ligne n’a pas été vérifié.
  • Raccordez le convertisseur à l’arrivée électrique PUIS mettre l’installation sous tension et encastrer les spots.

LES MANIPULATIONS QUI POURRAIENT ENDOMMAGER LES SPOTS

  • Intervenir sous tension : Il y a peu de danger électrique pour l’opérateur à intervenir sous tension sur le circuit secondaire,mais les spots ont toutes les chances de griller lors de la manipulation (brancher ou débrancher un spot sous tension).
  • Ne pas respecter le nombre de spots admissibles par le convertisseur : chaque modèle de convertisseur a un nombre MINIMUM et un nombre MAXIMUM de spots admissibles. Avec PLUS de spots l’installation ne fonctionnera pas ou pas correctement, avec MOINS les SPOTS GRILLERONT À COUP SÛR.
  • Mettre le convertisseur sous tension À VIDE : il va « emmagasiner » de la tension (un convertisseur sous tension à vide délivre son maximum) et la restituer dès que vous allez y raccorder une LED, créant une surtension qui va la griller.
  • Oublier le convertisseur : les spots raccordés directement sur 230V grillent instantanément avec un fort flash.
