Accueil > Fiches conseils > Notice convertisseur type CD20M002

Notice convertisseur type CD20M002

Notice valable pour les modèles : CD20M002C CD20M002CJ CD20M002F CD20M002FJ CD20M002K CD20M002KJ


Spécificité par modèle

Modèle CD20M002C CD20M002CJ CD20M002F CD20M002FJ CD20M002K CD20M002KJ
Nature alimentation Variable  Variable  Variable   Variable Variable  Variable
Courant fonctionnement 350mA 350mA  500mA   500mA 700mA  700mA
Tension de 2V à 54V  de 2V à 54V   de 2V à 54V   de 2V à 54V    de 2V à 43V     de 2V à 43V
Puissance 18W 18W   26W  26W 30W   30W
Nombre de spots

 En 1W :
1 à 18

En 3,5W :
1 à 5

En 1W :
1 à 18

En 3,5W :
1 à 5

En 2W :
1 à 13

En 4,5W :
1 à 5

 En 12W :
1 à 2

En en 2W :
1 à 13

En 4,5W :
1 à 5

En 12W :
1 à 2

 En 6W :
1 à 14

En 13W :
1 à 2

  En 6W :
1 à 14

En 13W :
1 à 2


IMPORTANT sous peine de destruction des Leds dans les spots

  • Ne jamais intervenir sur le circuit des Leds (SECONDAIRE) si le convertisseur n’est pas débranché.

Ce convertisseur doit rester accessible et être placé dans un endroit ventilé pour la garantie.

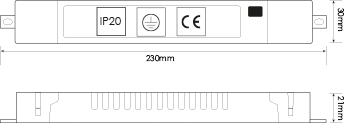

Dimensions : 230x30x21mm

Les spots sont branchés en série

  • Les Leds se câblent en série, le schéma de câblage détaillé des spots (circuit secondaire) se trouve sur la notice fournie avec les spots.
  • Attention à la polarité, la sortie + du convertisseur (SEC pour SECONDAIRE) est raccordée au câble rouge (+) de la LED puis le câble noir (-) au câble rouge de la suivante etc... jusqu’au retour du câble (-) au convertisseur.
  • Les câbles du circuit LED (SECONDAIRE) doivent avoir une section minimum de 0,5mm².
  • Les câbles du circuit primaire d’alimentation 230V alternatif devront avoir une section de 1,5mm².

Schéma de câblage pilotage sans variation

Raccorder vos spots en série sur l’entrée secondaire du convertisseur (SEC + et -), puis raccorder le Neutre (N), la Phase (L) et la Terre (T), l’interrupteur ouvre le circuit de la Phase.

Schéma de câblage pilotage avec un bouton poussoir filaire

Raccorder vos spots en série sur l’entrée secondaire du convertisseur (SEC + et -), puis raccorder le Neutre (N), la Phase (L) et la Terre (T). Le Bouton Poussoir filaire se raccorde entre la Phase (L) et l’entrée Push (PUSH), un appui court pour allumer et éteindre le circuit et un appui long pour faire varier l’intensité lumineuse.

Schéma de câblage en DALI

Raccorder vos spots en série sur l’entrée secondaire du convertisseur (SEC + et -), puis raccorder votre commande DALI entre les 2 entrées DA. Raccorder le Neutre (N), la Phase (L) et la Terre (T).

Fin de vie Produit

NE PAS LES JETER DANS LES ORDURES MÉNAGÈRES

Une éco-contribution a été réglée pour assurer leur démantèlement et leur recyclage, ils doivent donc être rapportés en déchetterie ou tout point de collecte DEEE.
