Notice convertisseur type CD20M003

Notice valable pour les modèles : CD20M003C CD20M003CJ CD20M003F CD20M003FJ CD20M003K CD20M003KJ


Spécificité par modèle

Modèle CD20M003C CD20M003CJ CD20M003F CD20M003FJ CD20M003K CD20M003KJ
Nature alimentation Variable  Variable
Variable
 Variable Variable  Variable
Courant fonctionnement 350mA 350mA 500mA   500mA 700mA  700mA
Tension de 20V à 112V de 20V à 112V de 2V à 112V de 2V à 112V    de 2V à 86V    de 2V à 86V
Puissance 39W 39W  56W  56W 60W 60W
Nombre de spots

En 1W :
7 à 37

En 3,5W :
3 à 11

En 1W :
7 à 37

En 3,5W :
3 à 11

En 2W :
1 à 28

En 4,5W :
1 à 11

 En 12W :
1 à 4

En 2W :
1 à 28

En 4,5W :
1 à 11

 En 12W :
1 à 4

En 6W :
1 à 9

En 13W :
1 à 4

En 6W :
1 à 9

En 13W :
1 à 4


IMPORTANT sous peine de destruction des Leds

  • Vérifier la charge minimale du convertisseur (NE PAS BRANCHER MOINS DE SPOTS).
  • Connecter le convertisseur au réseau électrique en dernier
  • Ne jamais intervenir sur le circuit des Leds (SECONDAIRE) si le convertisseur n’est pas débranché.

Ce convertisseur doit rester accessible et être placé dans un endroit ventilé pour la garantie.

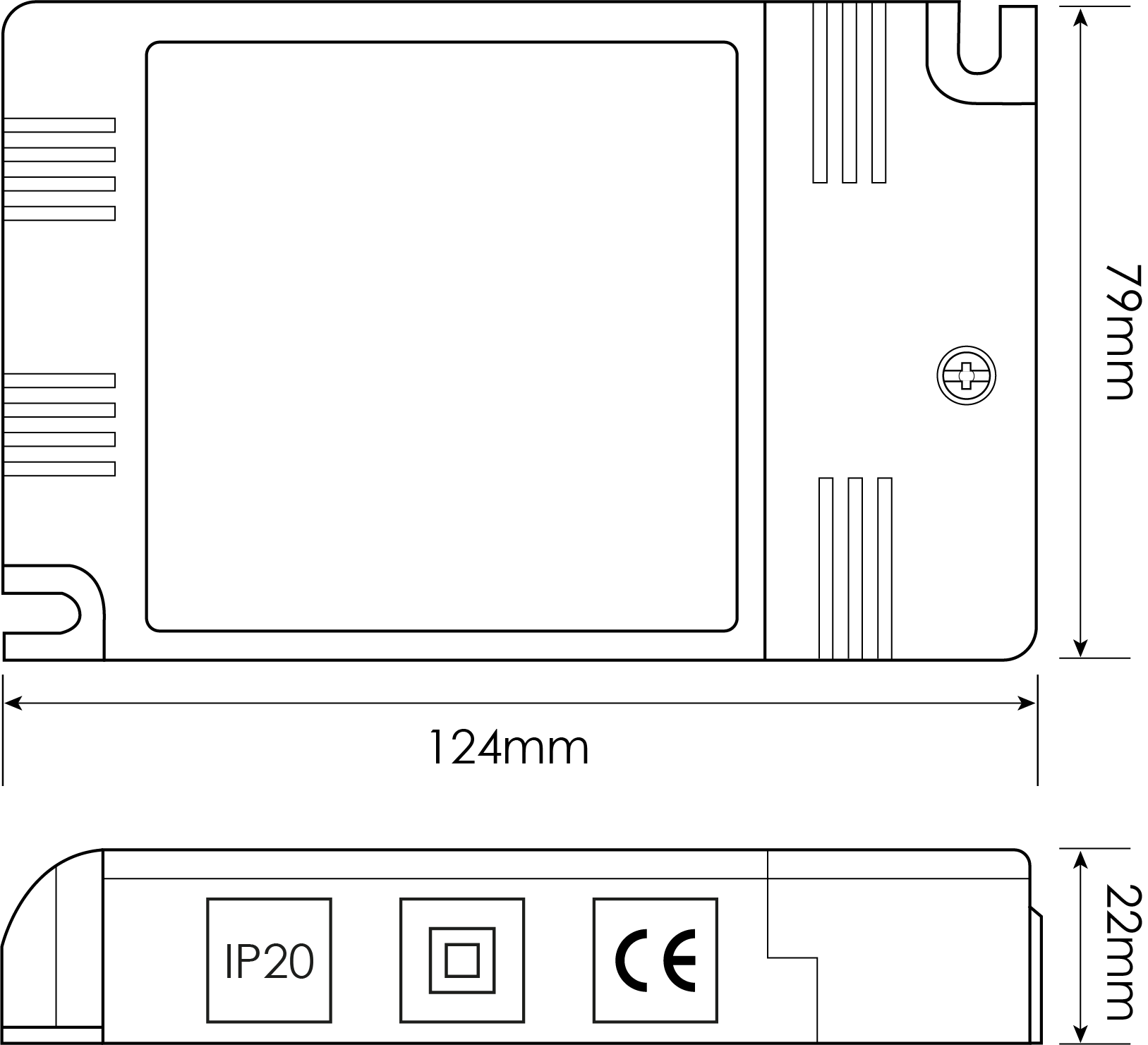

Dimensions : 127x79x22mm

Les spots sont branchés en série

  • Les Leds se câblent en série, le schéma de câblage détaillé des spots (circuit secondaire) se trouve sur la notice fournie avec les spots.
  • Attention à la polarité, la sortie + du convertisseur (SEC pour SECONDAIRE) est raccordée au câble rouge (+) de la LED puis le câble noir (-) au câble rouge de la suivante etc... jusqu’au retour du câble (-) au convertisseur.
  • Les câbles du circuit LED (SECONDAIRE) doivent avoir une section minimum de 0,5mm².
  • Les câbles du circuit primaire d’alimentation 230V alternatif devront avoir une section de 1,5mm².

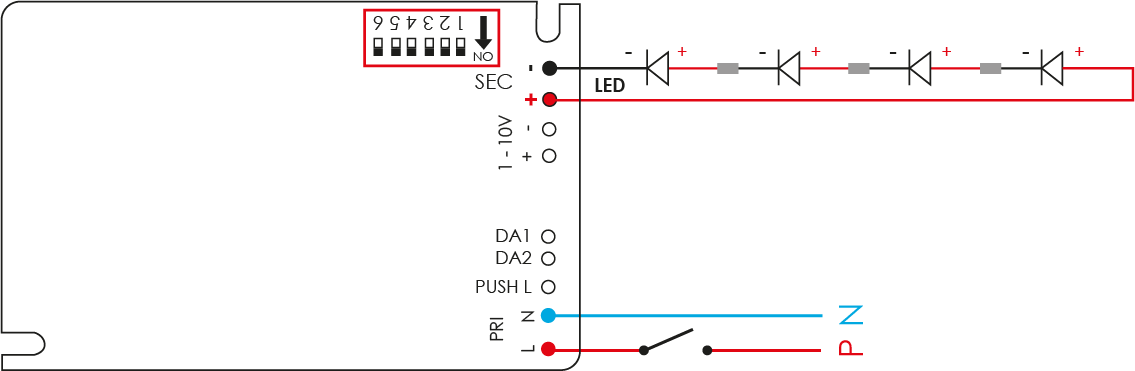

Schéma de câblage pilotage sans variation

Raccorder vos spots en série sur l’entrée secondaire du convertisseur (SEC + et -), puis raccorder le Neutre (N), l’interrupteur ouvre le circuit de la Phase.

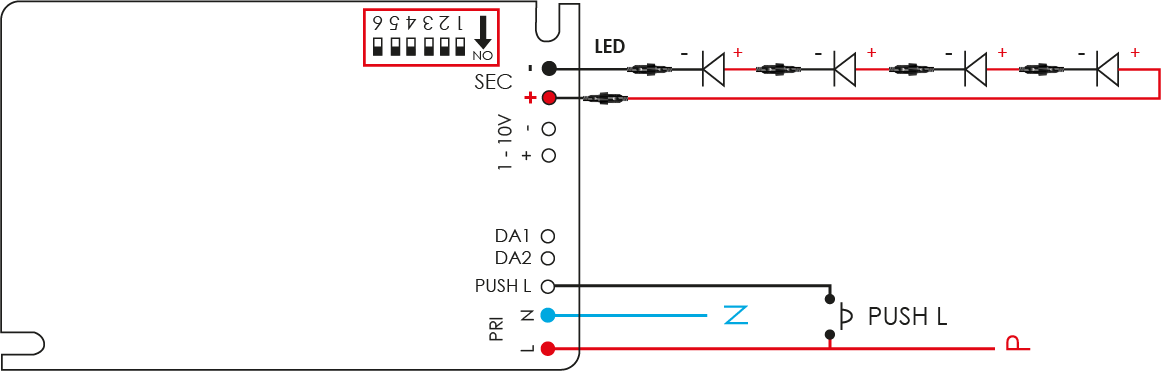

Schéma de câblage pilotage avec un bouton poussoir filaire

Raccorder vos spots en série sur l’entrée secondaire du convertisseur (SEC + et -), puis raccorder le Neutre (N) et la Phase (L). Le Bouton Poussoir filaire se raccorde entre la Phase (L) et l’entrée Push (PUSH), un appui court pour allumer et éteindre le circuit et un appui long pour faire varier l’intensité lumineuse.

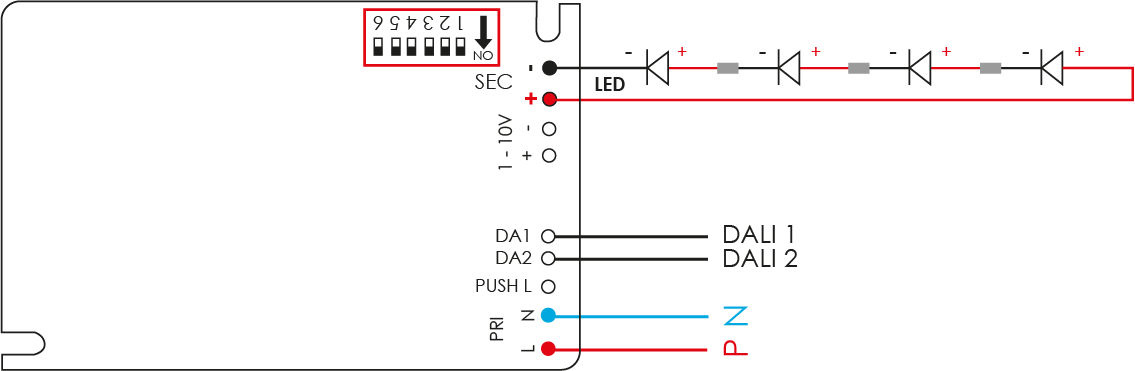

Schéma de câblage en DALI

Raccorder vos spots en série sur l’entrée secondaire du convertisseur (SEC + et -), puis raccorder votre commande DALI entre les 2 entrées DA1 et DA2. Raccorder le Neutre (N) et la Phase (L).

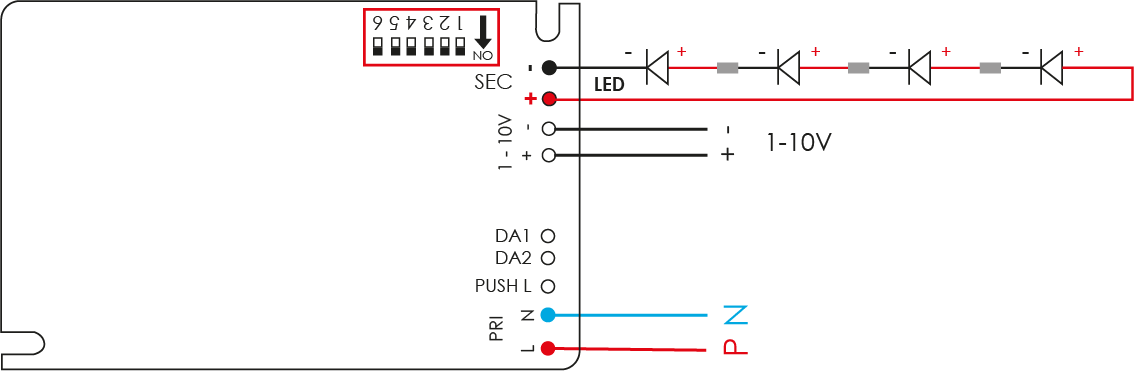

Schéma de câblage en 1-10V (variation via domotique)

Raccorder vos spots en série sur l’entrée secondaire du convertisseur (SEC + et -), puis raccorder votre commande/passerelle 1-10V sur l’entrée 1-10V entre le - et le +. Raccorder le Neutre (N) et la Phase (L).

Fin de vie Produit

NE PAS LES JETER DANS LES ORDURES MÉNAGÈRES

Une éco-contribution a été réglée pour assurer leur démantèlement et leur recyclage, ils doivent donc être rapportés en déchetterie ou tout point de collecte DEEE.
