Notice convertisseur type CF20M005

Notice valable pour les modèles : CF20M005C CF20M005CJ CF20M005F CF20M005FJ CF20M005K CF20M005KJ


Spécificité par modèle

Modèle CF20M005C CF20M005CJ CF20M005F CF20M005FJ CF20M005K CF20M005KJ
Nature alimentation Fixe
Fixe Fixe Fixe Fixe Fixe
Courant fonctionnement 350mA
350mA 500mA
500mA 700mA 700mA
Tension de 43V à 85V de 43V à 85V de 30V à 85V de 30V à 85V de 25V à 86V de 25V à 86V
Puissance 30W 30W
 40W 40W 60W   60W
Nombre de spots

 En 1W :
15 à 28

En 3,5W :
5 à 8

En 1W :
15 à 28

En 3,5W :
5 à 8

En 2W :
10 à 20

En 4,5W :
4 à 8

 En 12W :
2 à 3

En 2W :
10 à 20

En 4,5W :
4 à 8

 En 12W :
2 à 3

 En 6W :
3 à 9

En 13W :
2 à 4

  En 6W :
3 à 9

En 13W :
2 à 4


IMPORTANT SOUS PEINE DE DESTRUCTION DE LA LED DANS LES SPOTS :

  • Vérifier la charge minimale du convertisseur (NE PAS BRANCHER MOINS DE SPOTS).
  • Connecter le convertisseur au réseau électrique en dernier
  • Ne jamais intervenir sur le circuit des Leds (SECONDAIRE) si le convertisseur n’est pas débranché.

Ce convertisseur doit rester accessible et être placé dans un endroit ventilé pour la garantie.

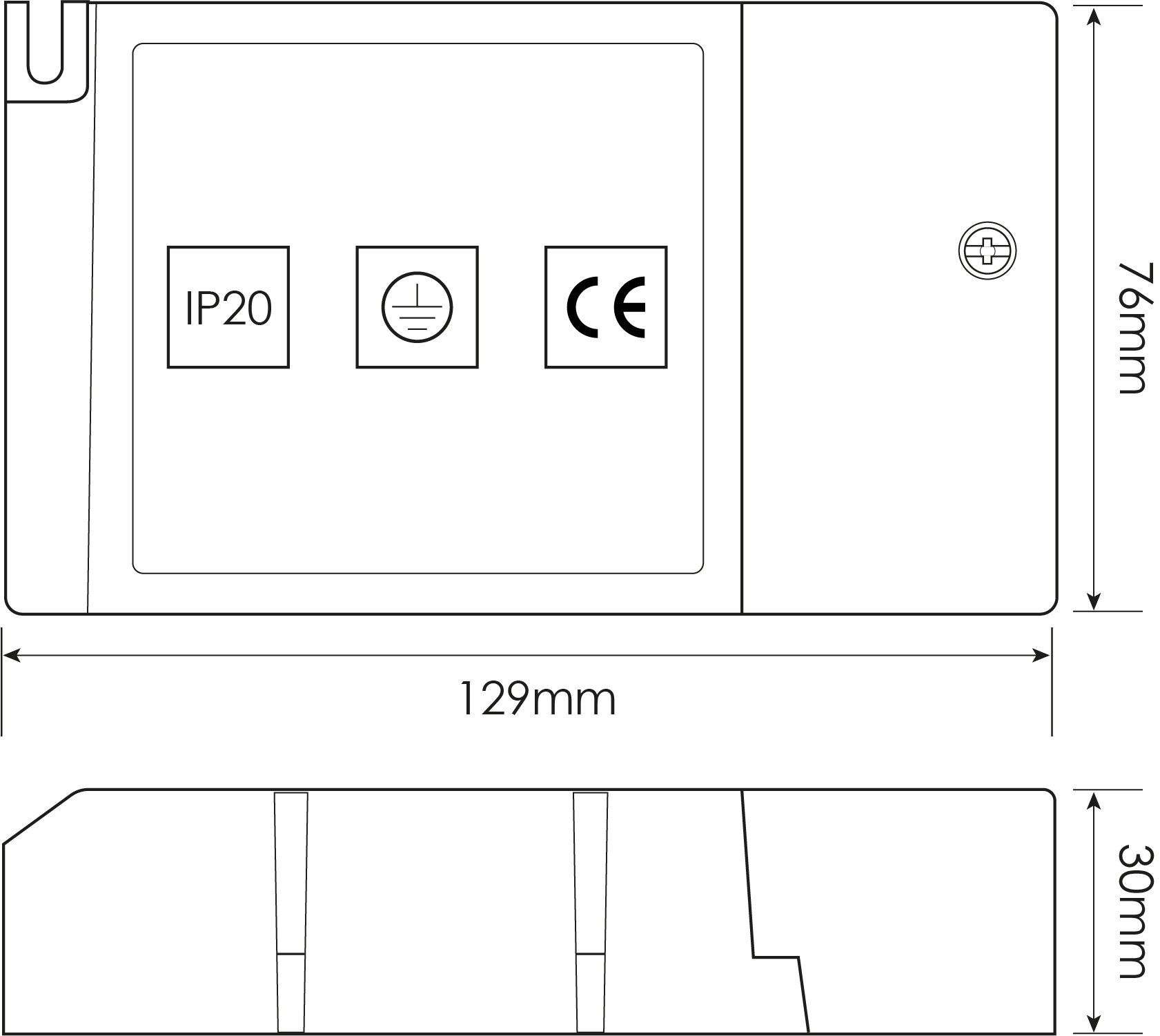

Dimensions : 129x76x30mm

Les spots sont branchés en série

  • Les Leds se câblent en série, le schéma de câblage détaillé des spots (circuit secondaire) se trouve sur la notice fournie avec les spots.
  • Attention à la polarité, la sortie + du convertisseur (SEC pour SECONDAIRE) est raccordée au câble rouge (+) de la LED puis le câble noir (-) au câble rouge de la suivante etc... jusqu’au retour du câble (-) au convertisseur.
  • Les câbles du circuit LED (SECONDAIRE) doivent avoir une section minimum de 0,5mm².
  • Les câbles du circuit primaire d’alimentation 230V alternatif devront avoir une section de 1,5mm².

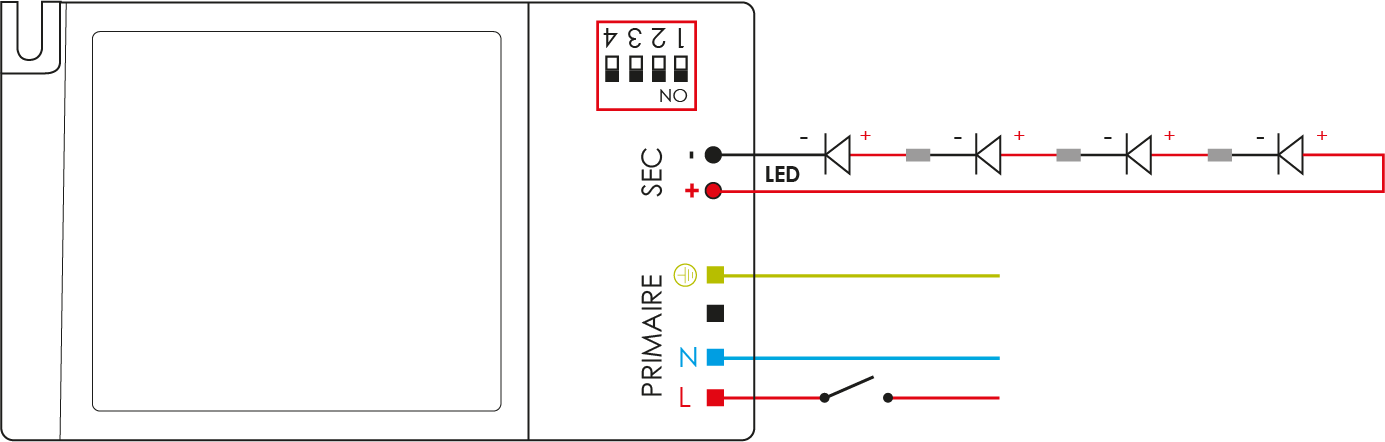

Schéma de câblage

Raccorder vos spots en série sur l’entrée secondaire du convertisseur (SEC + et -), puis raccorder le Neutre (N), la Phase (L) et la Terre (T), l'interrupteur ouvre le circuit dela Phase.

Fin de vie Produit

NE PAS LES JETER DANS LES ORDURES MÉNAGÈRES

Une éco-contribution a été réglée pour assurer leur démantèlement et leur recyclage, ils doivent donc être rapportés en déchetterie ou tout point de collecte DEEE.
