Notice convertisseur type CF20M006

Notice valable pour les modèles : CF20M006C CF20M006F CF20M006K


Spécificité par modèle

Modèle CF20M006C CF20M006F CF20M006K
Nature alimentation Fixe Fixe
Fixe
Courant fonctionnement 350mA 500mA  700mA
Tension de 2V à 54V  de 2V à 54V   de 2V à 43V
Puissance 18W 26W   30W
Nombre de spots

 En 1W : 1 à 18

En 3,5W : 1 à 5

En 2W : 1 à 13

En 4,5W : 1 à 5

 En 12W : 1 à 2

En 6W : 1 à 4

 En 13W : 1 à 2


IMPORTANT SOUS PEINE DE DESTRUCTION DE LA LED DANS LES SPOTS :

  • Vérifier la charge minimale du convertisseur (NE PAS BRANCHER MOINS DE SPOTS).
  • Connecter le convertisseur au réseau électrique en dernier
  • Ne jamais intervenir sur le circuit des Leds (SECONDAIRE) si le convertisseur n’est pas débranché.

Ce convertisseur doit rester accessible et être placé dans un endroit ventilé pour la garantie.

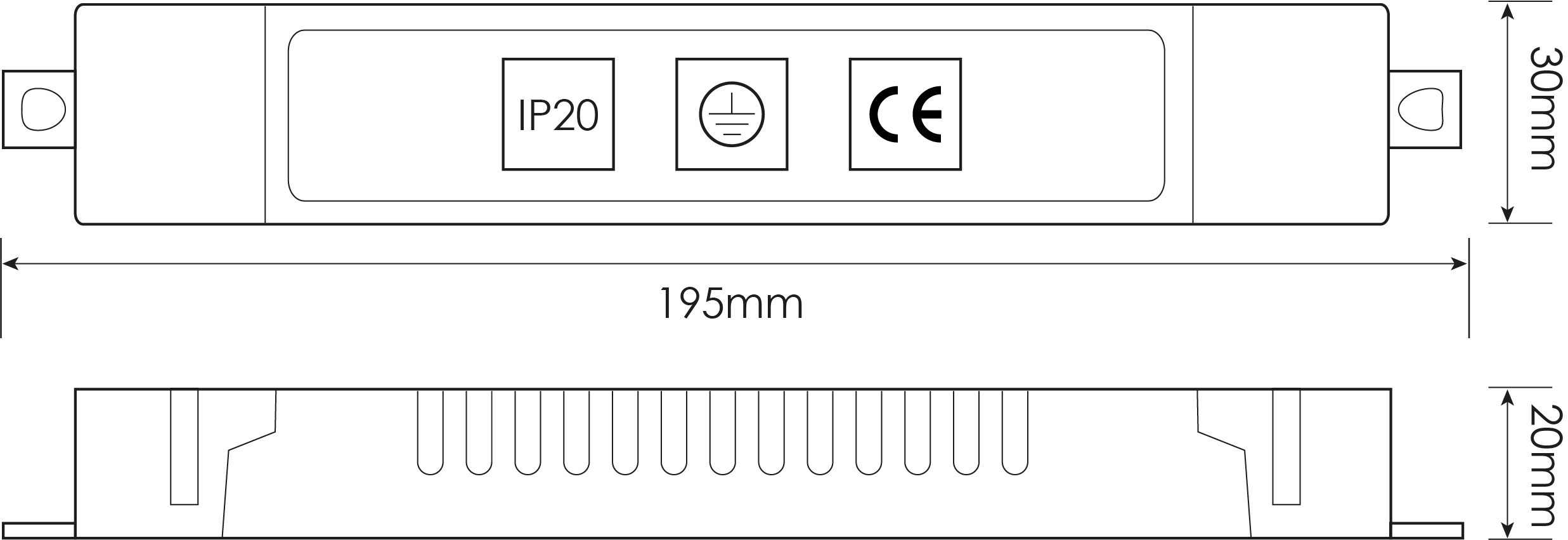

Dimensions : 195x30x20mm

Les spots sont branchés en série

  • Les Leds se câblent en série, le schéma de câblage détaillé des spots (circuit secondaire) se trouve sur la notice fournie avec les spots.
  • Attention à la polarité, la sortie + du convertisseur (SEC pour SECONDAIRE) est raccordée au câble rouge (+) de la LED puis le câble noir (-) au câble rouge de la suivante etc... jusqu’au retour du câble (-) au convertisseur.
  • Les câbles du circuit LED (SECONDAIRE) doivent avoir une section minimum de 0,5mm².
  • Les câbles du circuit primaire d’alimentation 230V alternatif devront avoir une section de 1,5mm².

Schéma de câblage

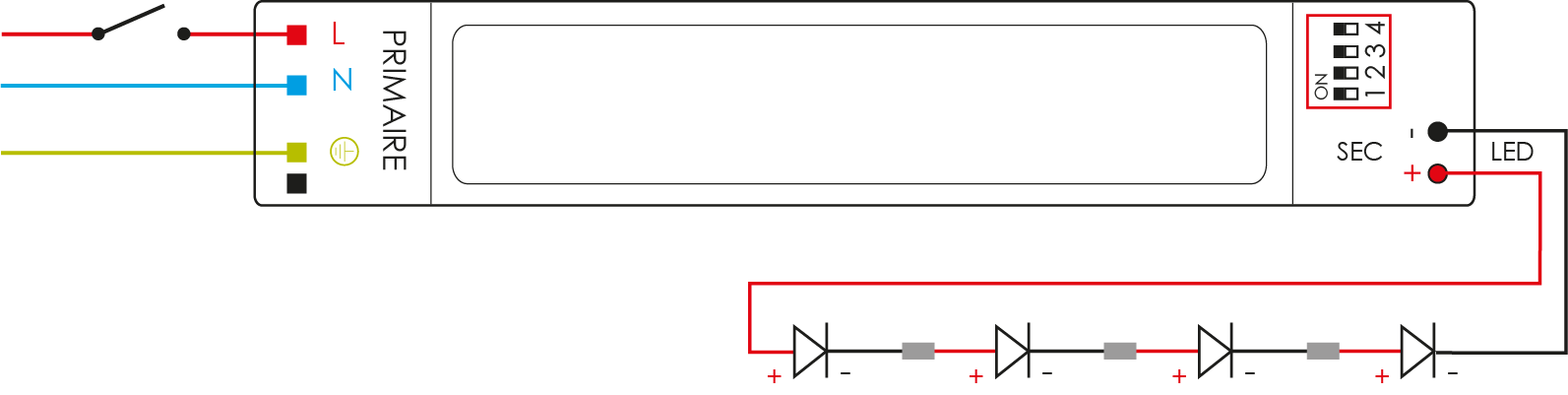

Raccorder vos spots en série sur l’entrée secondaire du convertisseur (SEC + et -), puis raccorder le Neutre (N), la Phase (L) et la Terre (T), l'interrupteur ouvre le circuit dela Phase.
