Notice convertisseur type CF67K002

TENSION : de 36V à 107V PUISSANCE : 75W
Nombre de spots en 6W Nombre de spots en 13W
4 à 11 2 à 5

IMPORTANT SOUS PEINE DE DESTRUCTION DE LA LED DANS LES SPOTS :

  • Vérifier la charge minimale du convertisseur (NE PAS BRANCHER MOINS DE SPOTS).
  • Connecter le convertisseur au réseau électrique en dernier
  • Ne jamais intervenir sur le circuit des Leds (SECONDAIRE) si le convertisseur n’est pas débranché.

Ce convertisseur doit rester accessible et être placé dans un endroit ventilé pour la garantie.

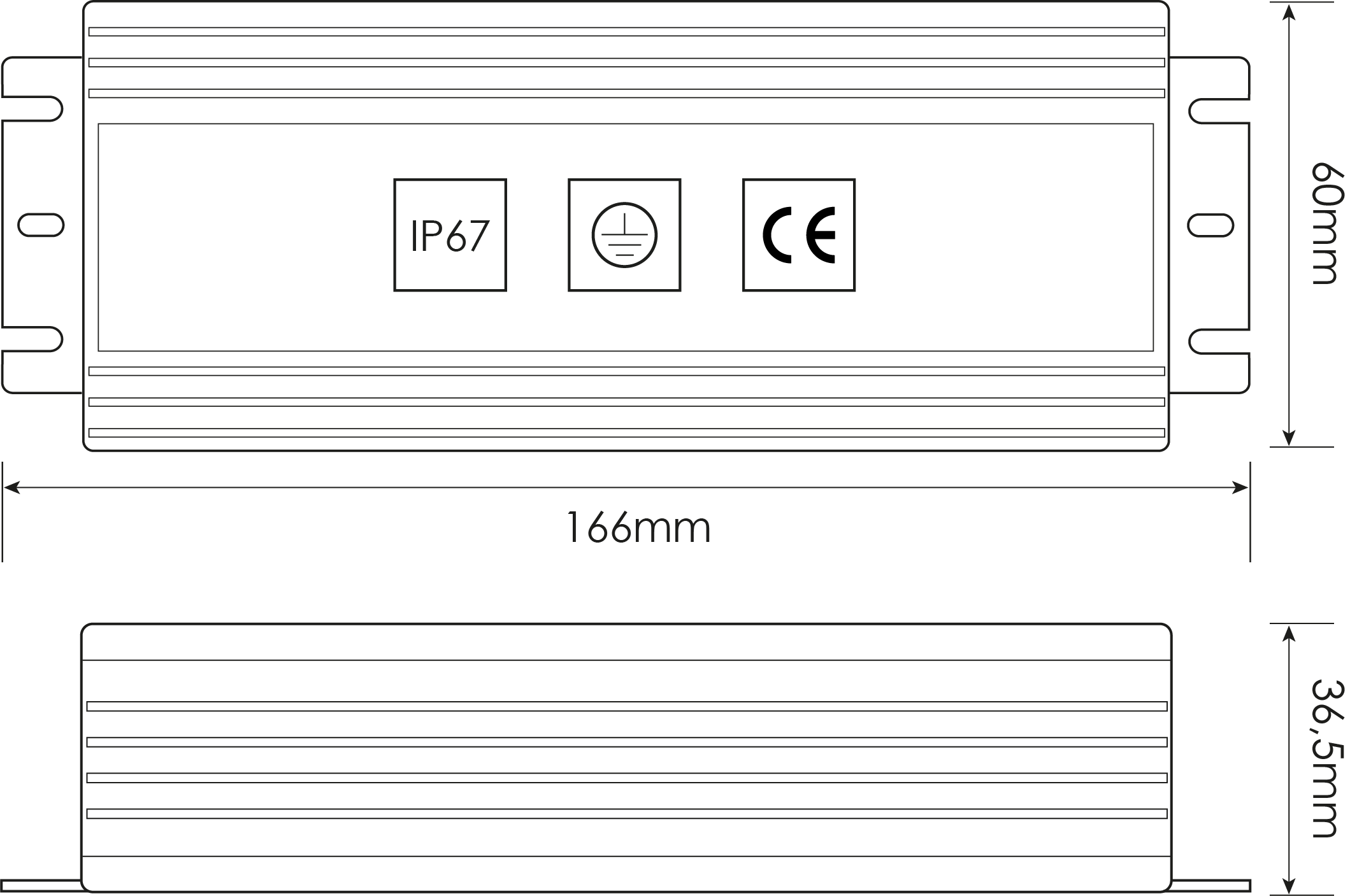

Dimensions : 166x60x36,5mm

Les spots sont branchés en série

  • Les Leds se câblent en série, le schéma de câblage détaillé des spots (circuit secondaire) se trouve sur la notice fournie avec les spots.
  • Attention à la polarité, la sortie + du convertisseur (SEC pour SECONDAIRE) est raccordée au câble rouge (+) de la LED puis le câble noir (-) au câble rouge de la suivante etc... jusqu’au retour du câble (-) au convertisseur.
  • Les câbles du circuit LED (SECONDAIRE) doivent avoir une section minimum de 0,5mm².
  • Les câbles du circuit primaire d’alimentation 230V alternatif devront avoir une section de 1,5mm².

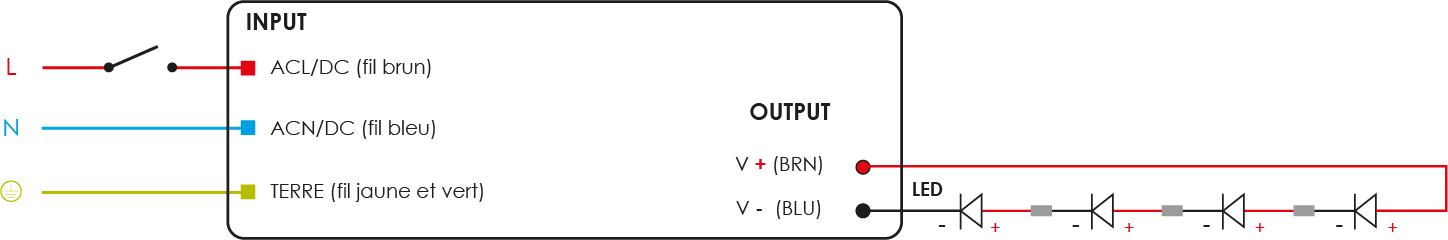

Schéma de câblage

  • Raccorder vos spots en série sur le câble du secondaire en sortie du convertisseur : OUTPUT V+/ fil brun = LED + et V-/ fil bleu = LED -
  • Raccorder le Neutre (N /BLUE), la Phase (L) et la Terre (T) côte INPUT du convertisseur, l’interrupteur ouvre le circuit de la Phase.

Utilisation en extérieur

Ce convertisseur a un indice de protection IP67 compatible avec une utilisation en extérieur, il est néanmoins impératif d’utiliser des connecteurs étanches (IP68) afin de protéger vos raccordements.

Fin de vie Produit

NE PAS LES JETER DANS LES ORDURES MÉNAGÈRES

Une éco-contribution a été réglée pour assurer leur démantèlement et leur recyclage, ils doivent donc être rapportés en déchetterie ou tout point de collecte DEEE.
