Notice convertisseur type CR20M002

Notice valable pour les modèles : CR20M002C CR20M002CJ CR20M002F CR20M002FJ CR20M002K CR20M002KJ


Spécificité par modèle

Modèle CR20M002C CR20M002CJ CR20M002F CR20M002FJ CR20M002K CR20M002KJ
Nature alimentation Variable  Variable  Variable   Variable Variable  Variable
Courant fonctionnement 350mA 350mA  500mA   500mA 700mA  700mA
Tension de 8V à 48V de 8V à 48V de 8V à 48V de 8V à 48V de 8V à 43V de 8V à 43V
Puissance 30W 18W   30W  30W 30W  30W
Nombre de spots

 En 1W :
3 à 16

En 3,5W :
1 à 5

En 1W :
3 à 16

En 3,5W :
1 à 5

En 2W :
3 à 15

En 4,5W :
1 à 5

 En 12W :
1 à 2

En 2W :
3 à 15

En 4,5W :
1 à 5

 En 12W :
1 à 2

 En 6W :
1 à 4

En 13W :
1 à 2

En 6W :
1 à 4

En 13W :
1 à 2



IMPORTANT SOUS PEINE DE DESTRUCTION DE LA LED DANS LES SPOTS :

  • Vérifier la charge minimale du convertisseur (NE PAS BRANCHER MOINS DE SPOTS).
  • Connecter le convertisseur au réseau électrique en dernier
  • Ne jamais intervenir sur le circuit des Leds (SECONDAIRE) si le convertisseur n’est pas débranché.

Ce convertisseur doit rester accessible et être placé dans un endroit ventilé pour la garantie.

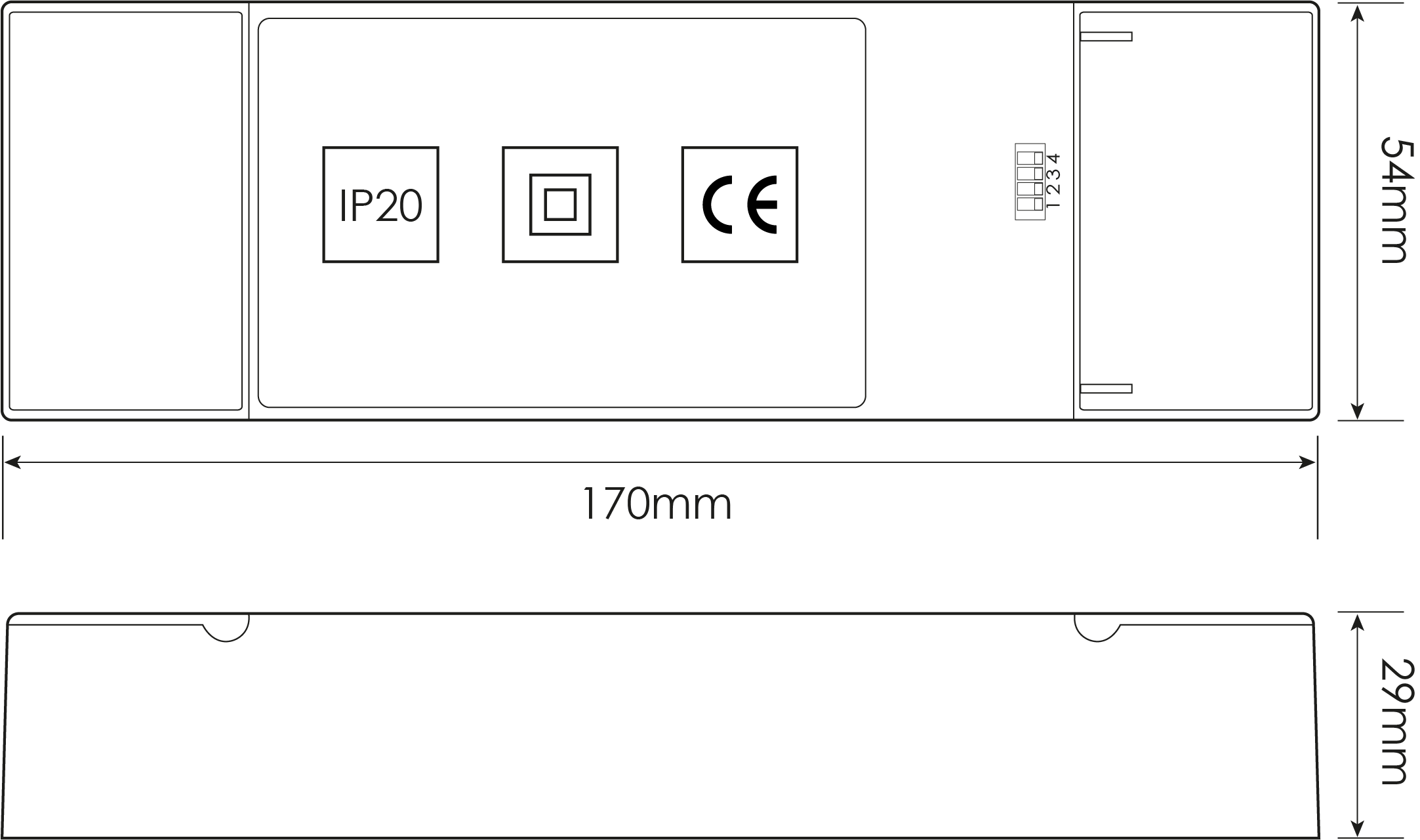

Dimensions : 170x54x29mm

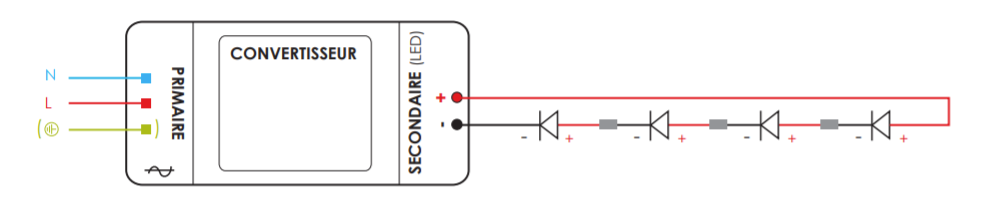

Les spots sont branchés en série

  • Les Leds se câblent en série, le schéma de câblage détaillé des spots (circuit secondaire) se trouve sur la notice fournie avec les spots.
  • Attention à la polarité, la sortie + du convertisseur (SEC pour SECONDAIRE) est raccordée au câble rouge (+) de la LED puis le câble noir (-) au câble rouge de la suivante etc... jusqu’au retour du câble (-) au convertisseur.
  • Les câbles du circuit LED (SECONDAIRE) doivent avoir une section minimum de 0,5mm².
  • Les câbles du circuit primaire d’alimentation 230V alternatif devront avoir une section de 1,5mm².

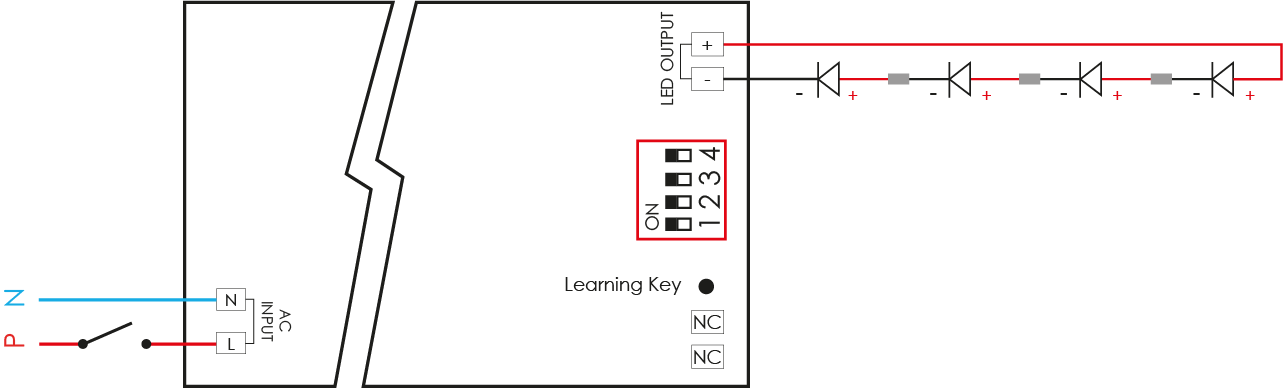

Schéma de câblage pilotage sans variation

Raccorder vos spots en série sur l’entrée secondaire du convertisseur (LED OUTPUT + et -), puis raccorder le Neutre (N), la Phase (L) et la Terre (T), l’interrupteur ouvre le circuit de la Phase.

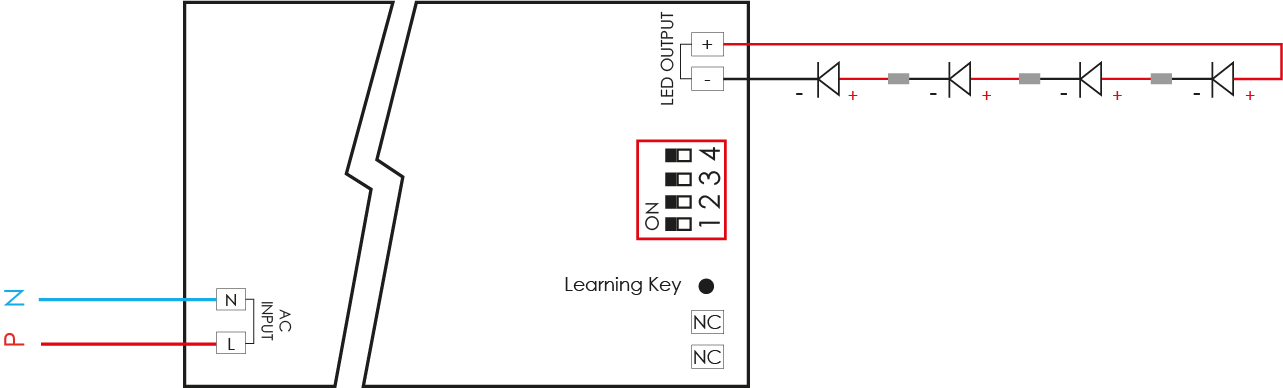

Schéma de câblage pilotage en RADIO



Raccorder vos spots en série sur l’entrée secondaire du convertisseur (LED OUTPUT + et -), puis raccorder le Neutre (N) et la Phase (L).

Fonctionnement de l'ensemble

  1. Après avoir raccordé les leds et le convertisseur radio, mettre sous tension.
  2. Insérer la pile dans la télécommande ou dans le Bouton Poussoir Radio.
  3. A l’aide d’un outil pointu, appuyer brièvement sur le bouton de synchronisation situé à droite sur le convertisseur radio (Learning Key), puis aussitôt sur la touche «ON» 1 de la télécommande ou sur la touche «O» ou « I » du Bouton Poussoir. Les 2 équipements sont désormais associés.
  4. Faire un appui court sur le BP ou la télécommande pour allumer et éteindre le circuit, un appui long pour faire varier l’intensité lumineuse.
    Nota : les zones 2,3,4 et 5 de la télécommande sont prévues pour pouvoir piloter d’autres convertisseurs radio sur des lignes d’éclairage séparées à partir de la même télécommande.



Fin de vie Produit

NE PAS LES JETER DANS LES ORDURES MÉNAGÈRES

Une éco-contribution a été réglée pour assurer leur démantèlement et leur recyclage, ils doivent donc être rapportés en déchetterie ou tout point de collecte DEEE.
