Notice convertisseur type CV20M002

Notice valable pour les modèles : CV20M002C CV20M002CJ CV20M002F CV20M002FJ CV20M002K CV20M002KJ


Spécificité par modèle

Modèle CV20M002C CV20M002CJ CV20M002F CV20M002FJ CV20M002K CV20M002KJ
Nature alimentation Variable  Variable  Variable   Variable Variable  Variable
Courant fonctionnement 350mA 350mA  500mA   500mA 700mA  700mA
Tension de 20V à 112V de 20V à 112V de 15V à 110V de 15V à 110V de 10V à 86V de 10V à 86V
Puissance 40W 40W  56W 56W 60W 60W
Nombre de spots

 En 1W :
7 à 32

En 3,5W :
3 à 11

En 1W :
7 à 32

En 3,5W :
3 à 11

En 2W :
6 à 28

En 4,5W :
2 à 11

 En 12W :
1 à 4

En 2W :
6 à 28

En 4,5W :
2 à 11

 En 12W :
1 à 4

 En 6W :
2 à 9

En 13W :
1 à 4

  En 6W :
2 à 9

En 13W :
1 à 4


IMPORTANT SOUS PEINE DE DESTRUCTION DE LA LED DANS LES SPOTS :

  • Vérifier la charge minimale du convertisseur (NE PAS BRANCHER MOINS DE SPOTS).
  • Connecter le convertisseur au réseau électrique en dernier
  • Ne jamais intervenir sur le circuit des Leds (SECONDAIRE) si le convertisseur n’est pas débranché.

ATTENTION : Ce convertisseur n’est pas capoté au niveau des borniers. Il devra donc être placé dans une boîte ou un logement nécessitant un outil pour son ouverture. Il doit rester accessible et être placé dans un endroit ventilé pour la garantie.

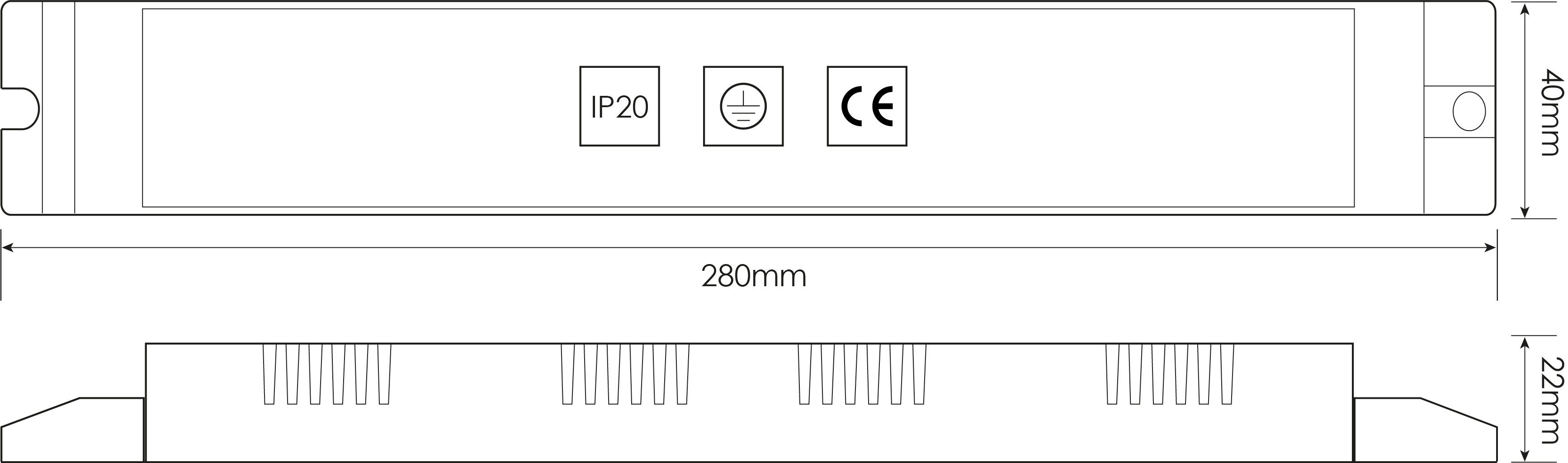

Dimensions : 280x40x22mm



Les spots sont branchés en série

  • Les Leds se câblent en série, le schéma de câblage détaillé des spots (circuit secondaire) se trouve sur la notice fournie avec les spots.
  • Attention à la polarité, la sortie + du convertisseur (SEC pour SECONDAIRE) est raccordée au câble rouge (+) de la LED puis le câble noir (-) au câble rouge de la suivante etc... jusqu’au retour du câble (-) au convertisseur.
  • Les câbles du circuit LED (SECONDAIRE) doivent avoir une section minimum de 0,5mm².
  • Les câbles du circuit primaire d’alimentation 230V alternatif devront avoir une section de 1,5mm².

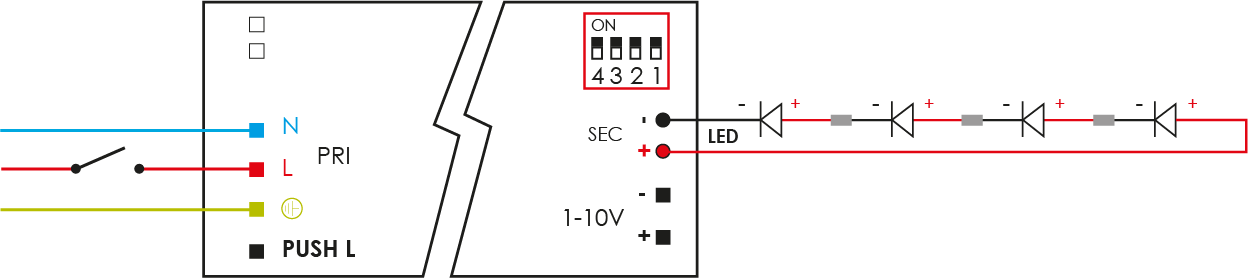

Schéma de câblage pilotage sans variation

Raccorder vos spots en série sur l’entrée secondaire du convertisseur (SEC + et -), puis raccorder le Neutre (N), la Phase (L) et la Terre (T), l’interrupteur ouvre le circuit de la Phase.

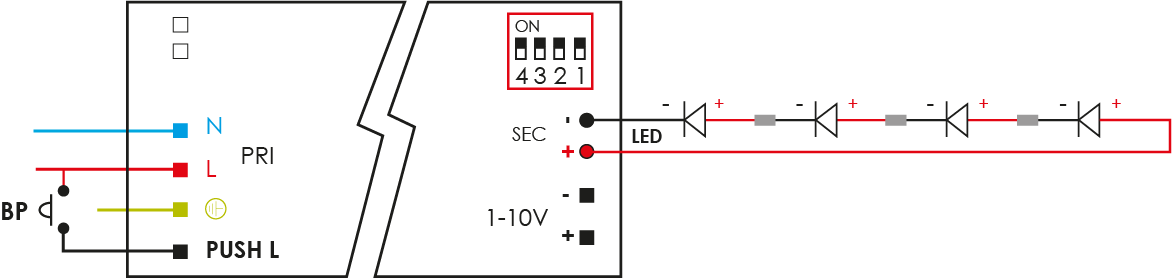

Schéma de câblage pilotage avec un BOUTON POUSSOIR filaire

Raccorder vos spots en série sur l’entrée secondaire du convertisseur (SEC + et -), puis raccorder le Neutre (N), la Phase (L) et la Terre (T). Le Bouton Poussoir filaire se raccorde entre la Phase (L) et l’entrée Push (PUSH L), un appui court pour allumer et éteindre le circuit et un appui long pour faire varier l’intensité lumineuse.

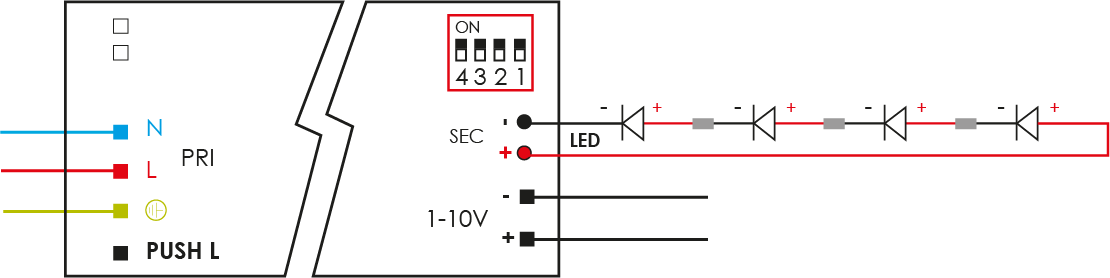

Schéma de câblage pilotage en 1-10V (variation via domotique)

Raccorder vos spots en série sur l’entrée secondaire du convertisseur (SEC + et -), puis raccorder votre commande/passerelle 1-10V sur l’entrée 1-10V entre le - et le +. Raccorder le Neutre (N), la Phase (L) et la Terre (T).

Fin de vie Produit

NE PAS LES JETER DANS LES ORDURES MÉNAGÈRES

Une éco-contribution a été réglée pour assurer leur démantèlement et leur recyclage, ils doivent donc être rapportés en déchetterie ou tout point de collecte DEEE.
