Notice kit applique tête lit Perle 3W

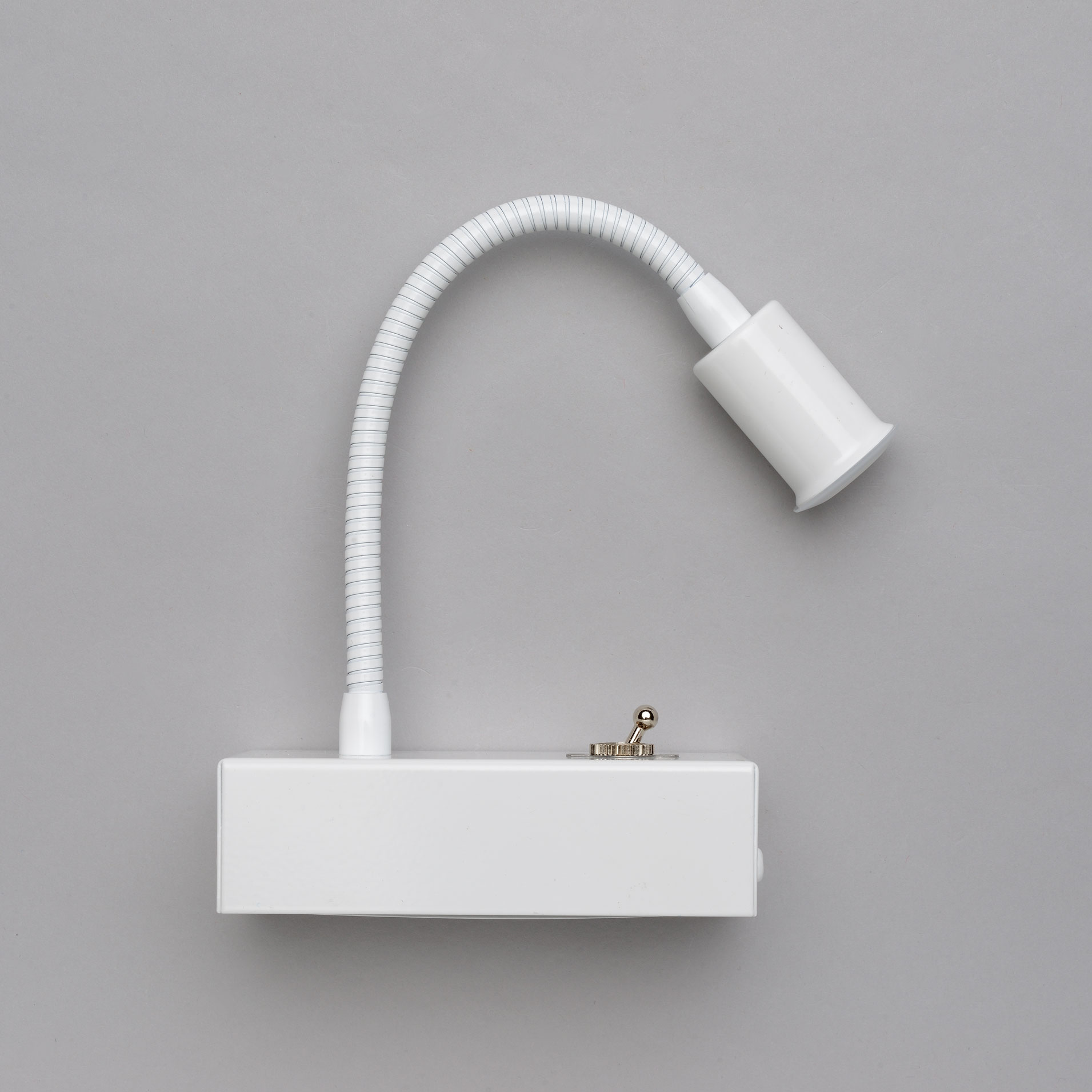

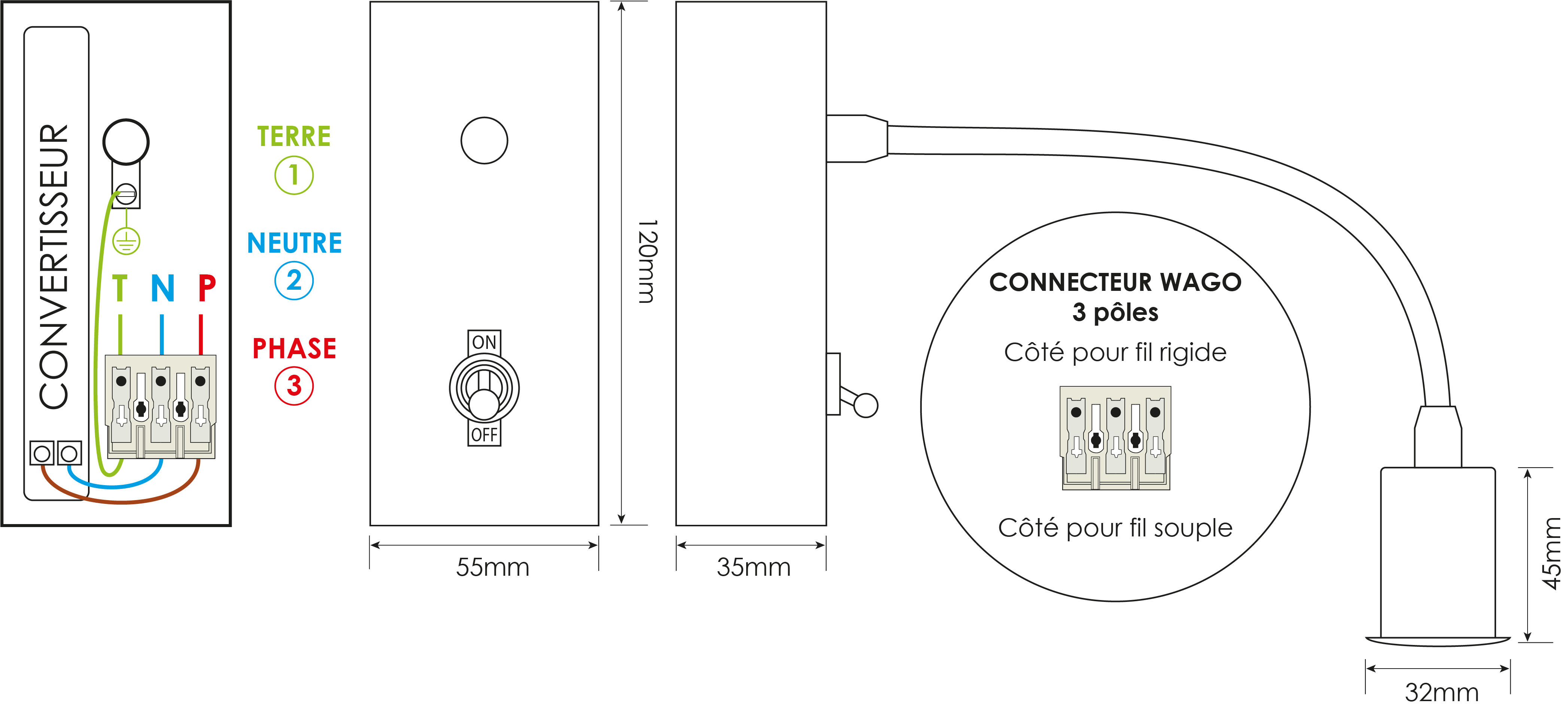

Produit et dimensions

Pilotage et connecteur

IMPORTANT SOUS PEINE DE DESTRUCTION DE LA LED

  • Ne jamais câbler sous tension
  • Ne pas modifier le câblage existant, n’utilisez que les pôles libres pour le 230V



Branchement

Le connecteur fourni possède 2 côtés : un pour enficher du câble rigide (en face des câbles déjà connectés) et un autre pour du câble souple (branchez vos fils à côté des fils déjà connectés).

  1. Raccordez la Terre sur le connecteur avec le fil jaune et vert;
  2. Raccordez le Neutre en face du fil bleu;
  3. Raccordez la phase en face du fil marron;
  4. Mettre sous tension.

Zoom sur le branchement

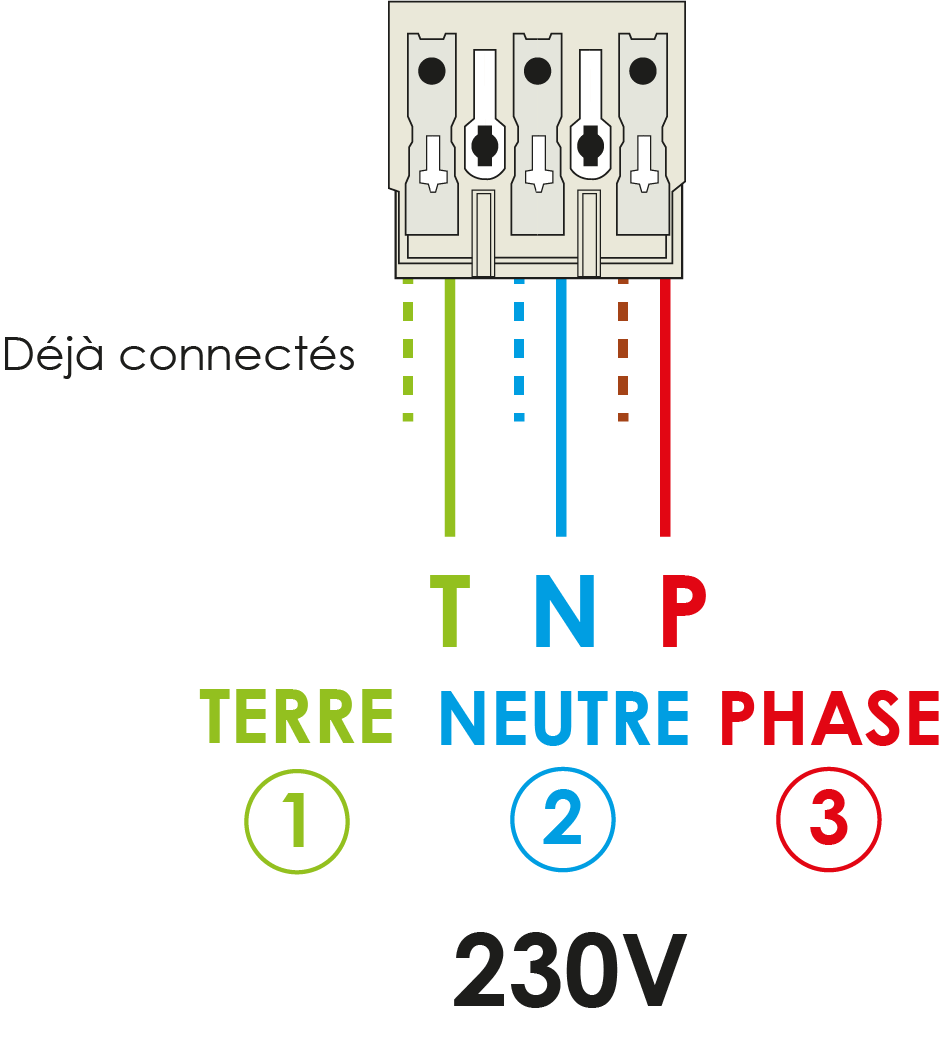

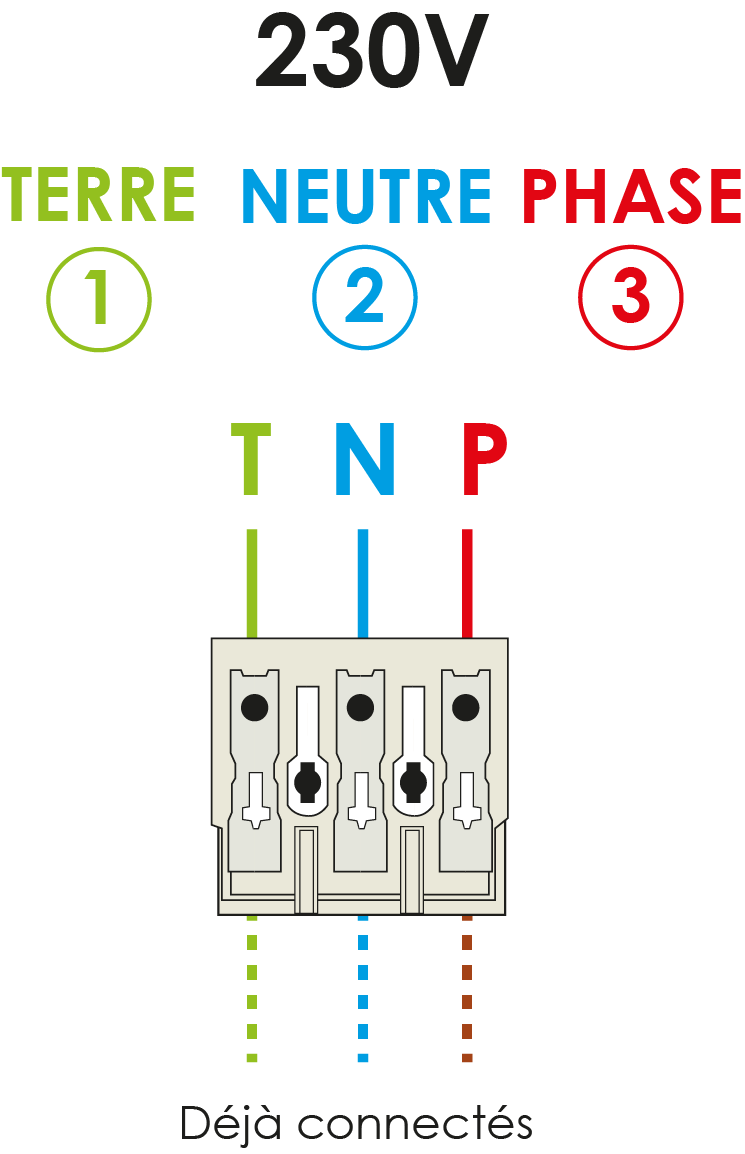

Avec du câble rigide Avec du câble souple

Installation

  • Dévissez l’étrier de la patère,
  • Fixez l’étrier à votre mur en utilisant des chevilles et des vis adaptées à votre support,
  • Raccordez l’applique éléctriquement en suivant les instructions de branchement ci-dessus,
  • Re-vissez la patère sur l’étrier fixé au mur.

Fin de vie Produit

Ces spots sont réparables, contactez nous pour toute demande

Si vous souhaitez néanmoins vous en séparer, sachez que ces produits sont classés DEEE (Déchet d’Équipement Électrique et Électronique).

NE PAS LES JETER DANS LES ORDURES MÉNAGÈRES

Une éco-contribution a été réglée pour assurer leur démantèlement et leur recyclage, ils doivent donc être rapportés en déchetterie ou tout point de collecte DEEE.
