Notice kit spot apparent Acajou 6W sur raccord à plaque

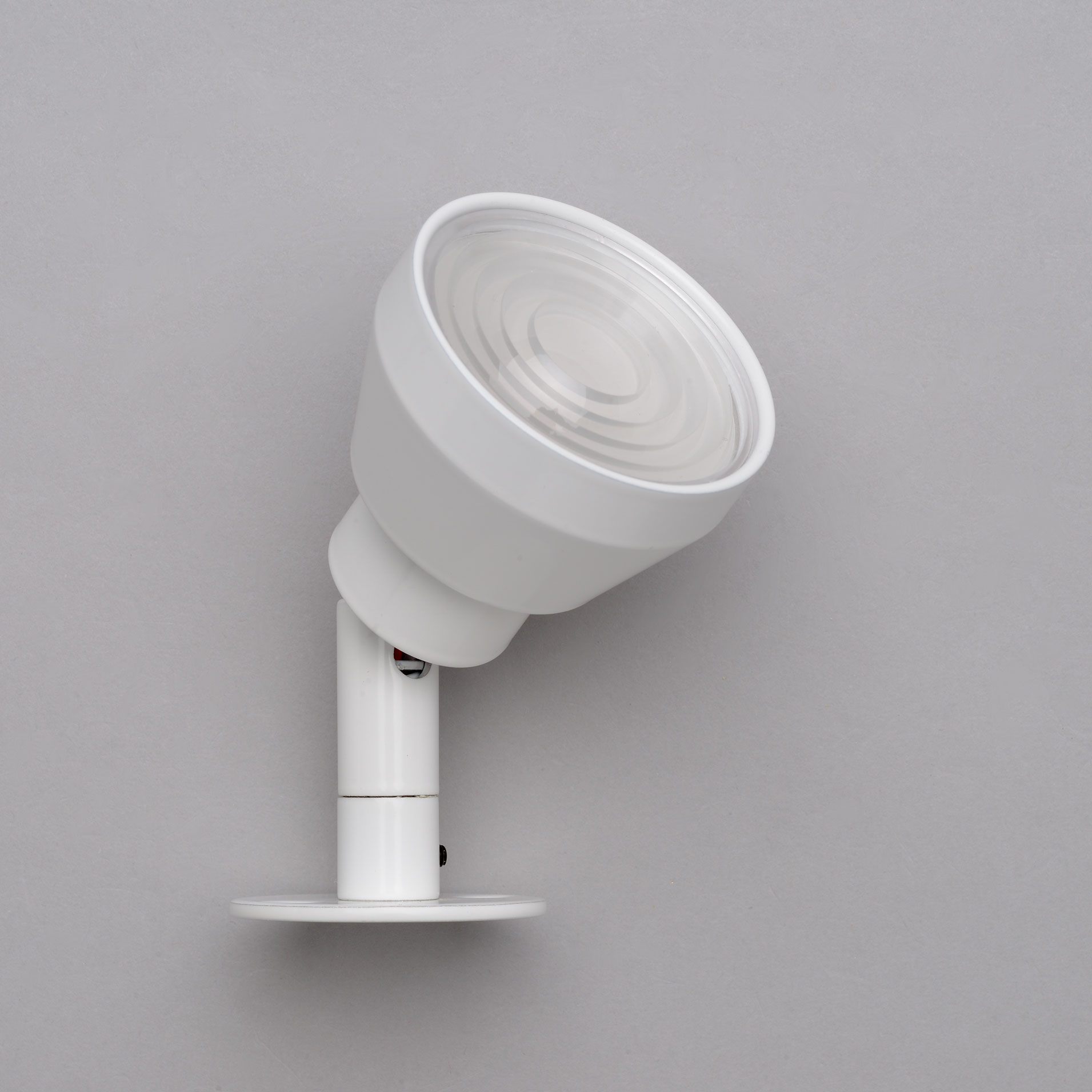

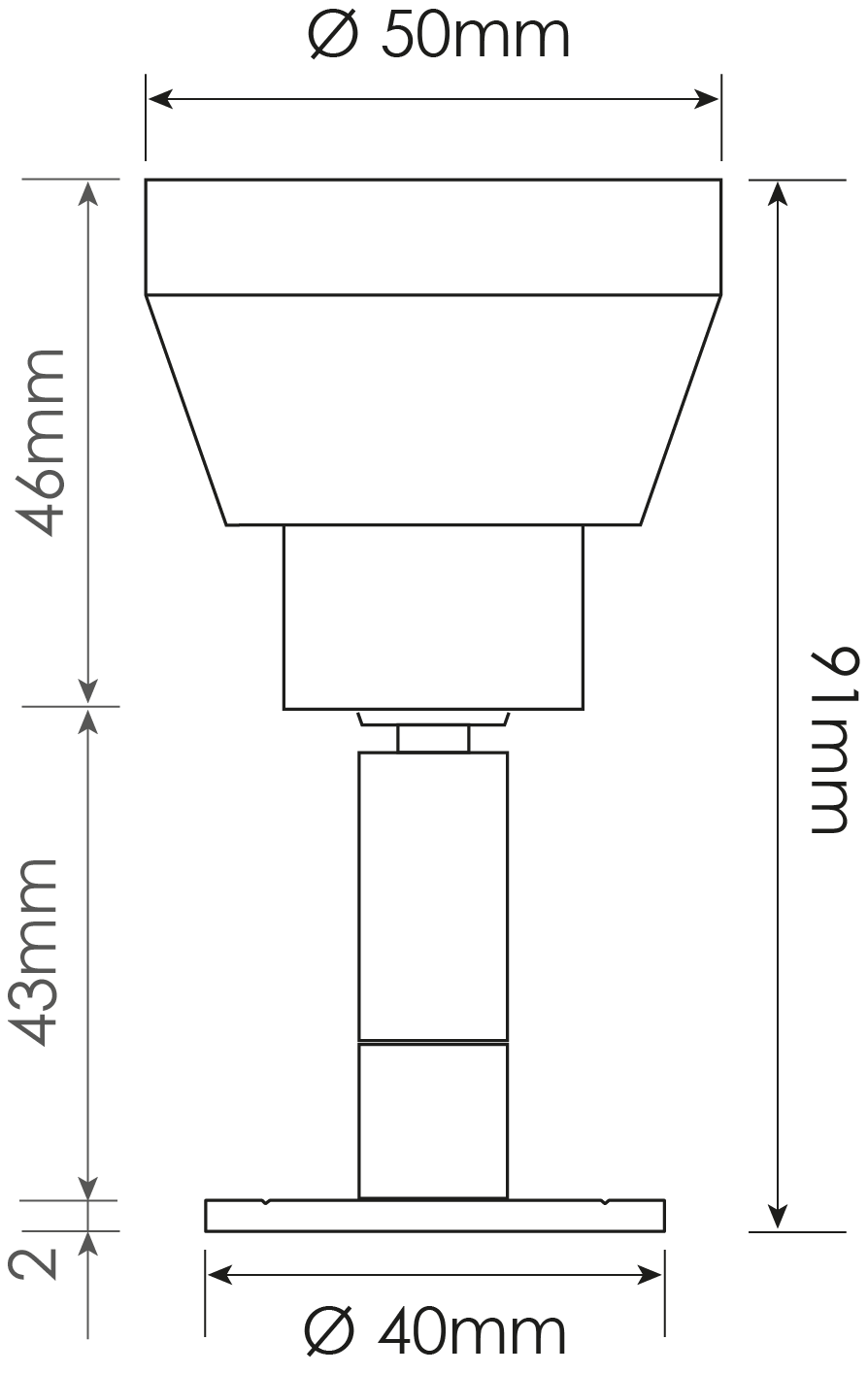

Produit et dimensions

Pilotage et connecteur

IMPORTANT SOUS PEINE DE DESTRUCTION DE LA LED DANS LES SPOTS

  • Ne jamais intervenir sur le circuit des spots (SECONDAIRE) si le convertisseur n'est pas débranché
  • Vérifier la charge minimale de spots admise par le convertisseur (NE PAS BRANCHER MOINS DE SPOTS)
  • Connecter le convertisseur au réseau électrique en dernier
  • Les câbles du circuit primaire d’alimentation 230V alternatif devront avoir une section de 1,5mm²
  • Les câbles du circuit LED doivent avoir une section 0,5mm2 minimum, conseillé 1,5mm²
  • Vos convertisseurs doivent rester accessibles et être placés dans des endroits secs et ventilés

Schéma de câblage : les spots sont branchés en série

Attention à la polarité des spots, la sortie (+) correspond au fil rouge et la sortie (-) au fil noir. Le raccordement se fait comme sur le schéma ci-dessus : sortie (+) du convertisseur vers le fil rouge du premier spot, le fil noir du premier spot vers le fil rouge du suivant etc... jusqu’au retour du câble (-) du dernier spot au convertisseur.

Zoom sur le câblage

Fin de vie Produit

Ces spots sont réparables, contactez nous pour toute demande

Si vous souhaitez néanmoins vous en séparer, sachez que ces produits sont classés DEEE (Déchet d’Équipement Électrique et Électronique).

NE PAS LES JETER DANS LES ORDURES MÉNAGÈRES

Une éco-contribution a été réglée pour assurer leur démantèlement et leur recyclage, ils doivent donc être rapportés en déchetterie ou tout point de collecte DEEE.
