Notice kit spot en applique Lichen 6W\t

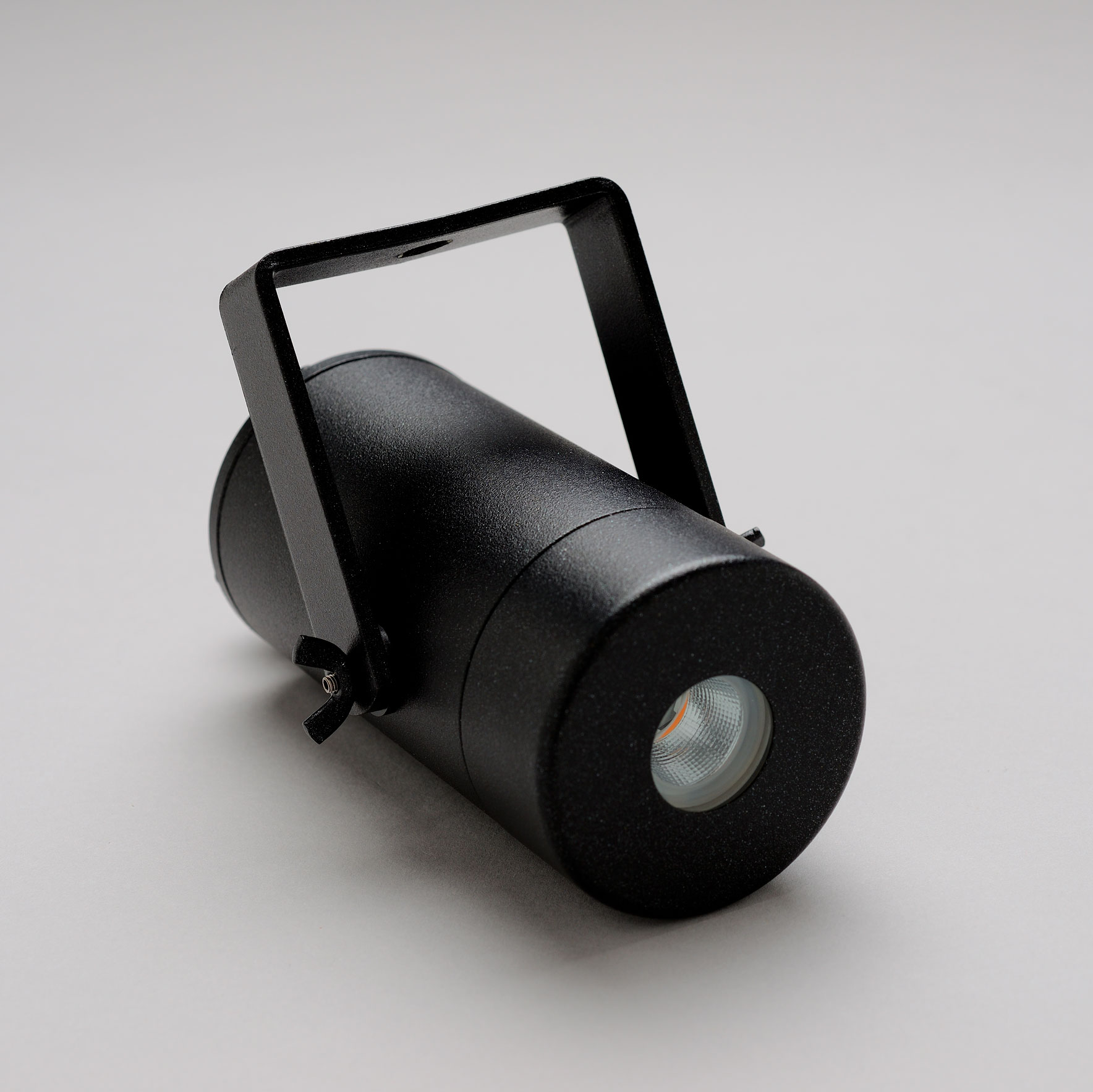

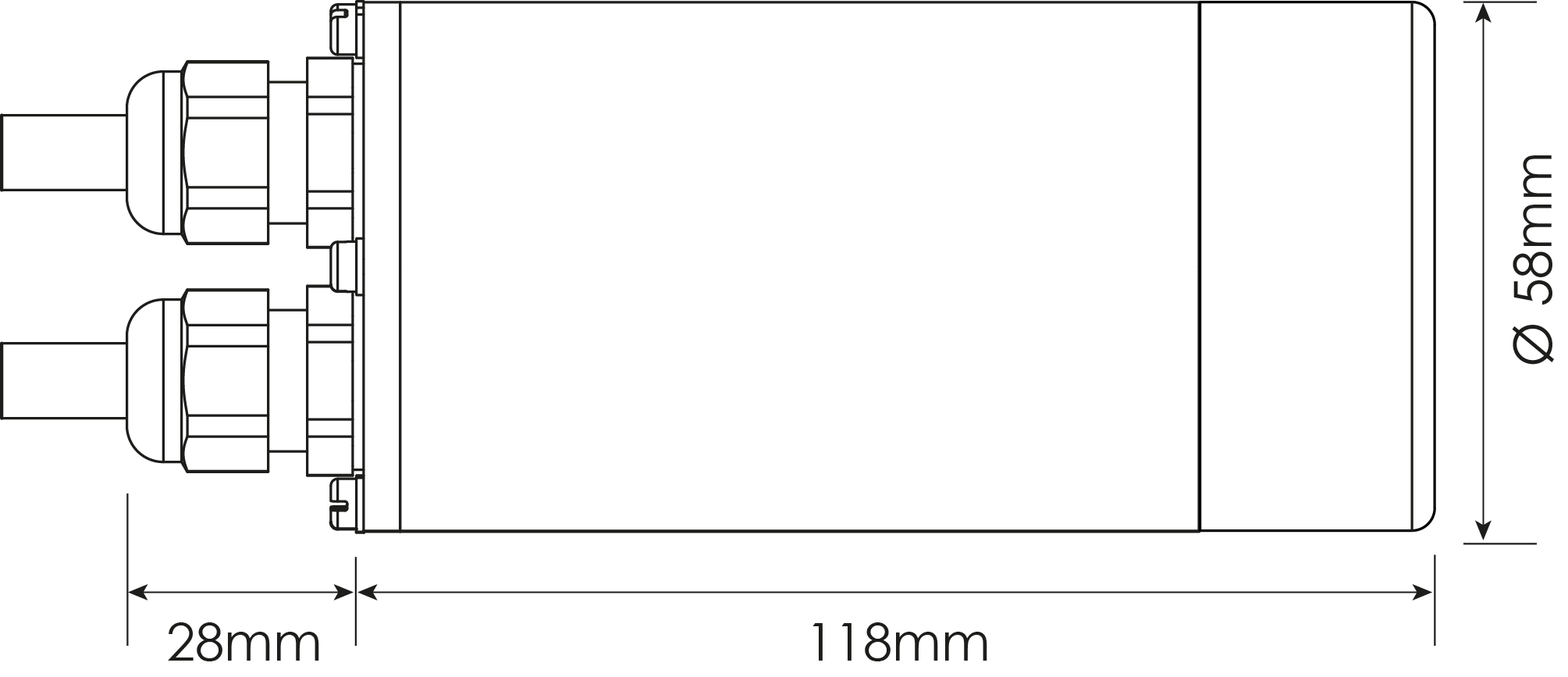

Produit et dimensions

Pilotage et connecteur

IMPORTANT SOUS PEINE DE DESTRUCTION DE LA LED DANS LES SPOTS

• Ne jamais intervenir sur le circuit des spots (SECONDAIRE) si le convertisseur n'est pas débranché
• Vérifier la charge minimale de spots admise par le convertisseur (NE PAS BRANCHER MOINS DE SPOTS)
• Connecter le convertisseur au réseau électrique en dernier
• Les câbles du circuit primaire d’alimentation 230V alternatif devront avoir une section de 1,5mm²
• CÂBLE RIGIDE RO2V INTERDIT / CÂBLE ROND 2 x 1,5² H07RNF OBLIGATOIRE POUR LA GARANTIE

Raccordement

La notice de raccordement des spots se trouve avec votre convertisseur LICHEN (ainsi que le bouchon d’obturation pour le dernier spot de la série et des autocollants de repérage de câbles). Vous y trouverez toutes les explications concernant le raccordement et l’utilisation des autocollants.

Cette notice est à suivre scrupuleusement.

N’utilisez que notre câble 2 x 1,5² souple avec âme étamée pour réaliser les liaisons entre votre convertisseur et vos spots. Le câble rigide est interdit en utilisation extérieur et le câble 3 x  1,5² ne passe pas dans les presse-étoupes des LICHEN.

Installation des spots en applique

• Raccordez vos spots en suivant les indications de la notice de raccordement;
• Choisir des vis et des chevilles adaptées au support dans lequel les spots vont être fixés;
• Préférez des vis à têtes hexagonales pour pouvoir les serrer à l’aide d’une clé plutôt qu’avec un tournevis pour ne pas être géné par le spot pendant l’installation;
• Ajouter une rondelle plate entre la vis et le «U» de l’applique pour ne pas endommager la peinture.

Visionner la vidéo de mise en oeuvre / QR code

Fin de vie Produit

Ces spots sont réparables, contactez nous pour toute demande

Si vous souhaitez néanmoins vous en séparer, sachez que ces produits sont classés DEEE (Déchet d’Équipement Électrique et Électronique).

NE PAS LES JETER DANS LES ORDURES MÉNAGÈRES

Une éco-contribution a été réglée pour assurer leur démantèlement et leur recyclage, ils doivent donc être rapportés en déchetterie ou tout point de collecte DEEE.
