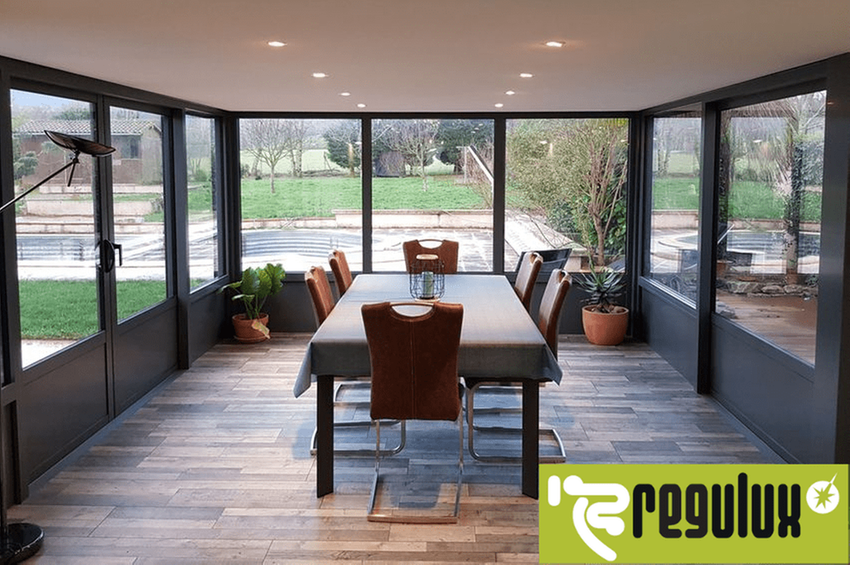

Transformez votre installation d’éclairage halogène REGULUX en LED sans retoucher à votre câblage.

Transformez votre installation d’éclairage halogène REGULUX en LED sans retoucher à votre câblage.

Avec l’arrêt de la commercialisation des lampes halogènes, vous êtes nombreux à souhaiter migrer votre installation halogène câblée en REGULUX sur la technologie LED. Que vous soyez en véranda avec des installations DVL Lighting, ou EMC (shunts ou Pontex), ou en habitat, magasins, restaurants… ces mêmes conseils s’appliquent.



LA PREMIÈRE QUESTION QUE L’ON NOUS POSE :



Est-ce que je peux utiliser des lampes LED sur une installation en REGULUX ? La réponse est NON

Les courants utilisés sur les technologies halogènes (3-4 ampères) ne sont pas du tout adaptées à la LED, qui fonctionne sur des courants beaucoup plus faibles (< 1 ampère).

Il n’est donc pas possible d’utiliser des ampoules LED sur des spots câblés en REGULUX.

En outre, dans une ampoule LED, vous avez une alimentation intégrée, soit pour transformer le 230V en courant continu (culot GU10), soit pour transformer le 12V alternatif en courant continu (culot GU5.3). Les ampoules LED se câblent donc en parallèle alors que votre installation REGULUX est câblée en série.

Si vous souhaitez basculer votre installation en ampoules LED, vous devez donc modifier votre câblage de série en parallèle. En véranda, il est souvent impossible de retoucher au câblage en place.



LA BONNE NOUVELLE ? LES LED SE CABLENT NATURELLEMENT EN SERIE.



Avec des produits à alimentation incorporée ce n’est pas possible, mais avec ce qu’on appelle un module LED c’est possible.



Qu’est-ce qu’un module LED ?



Il s’agit d’un spot dans lequel vous ne trouvez que la puce, et aucune autre électronique. Il faut également que votre module LED ait une tension (vf) basse (< à 10V) de manière à pouvoir travailler en série sans dépasser la limite de 110V CC autorisée par la norme NFC 15-100.

Chez FD, tous nos spots LED sont des modules LED avec des tensions basses.

Il suffit donc de regarder le diamètre de perçage du spot halogène en place, pour trouver dans notre gamme de spots LED un produit d’un diamètre identique afin de les permuter.

En véranda, le modèle « CÉLESTE » avec diamètre d’encastrement de 35mm ou le modèle « VÉRONÈZE » avec un diamètre d’encastrement de 38mm vont dans la majorité des cas en lieu et place des spots halogènes véranda en place.



EN PRATIQUE :



1. Trouver dans la gamme FD un spot module LED du même diamètre de perçage que vos spots halogènes à remplacer.



2. En fonction du nombre de spots, nous sélectionnerons pour vous un convertisseur de courant adapté pour alimenter votre série. Pour la véranda, les modèles variables en radiofréquence avec télécommande ou bouton poussoir radio sont les plus utilisés pour le remplacement des installations en place. Pensez à sélectionner cette fonction sur le configurateur lors du choix du type de pilotage.



Télécommande pour controler les LED interrupteur pour LED



3. Démonter tous vos spots halogènes, ainsi que les shunts (ou pontex) qui ne sont plus nécessaires (les LED se bloquent à l’état passant donc en cas de défaillance d’un des spots les autres continueront à fonctionner).



4. Repérez vos fils pour savoir quel est le câble d’ENTRÉE spot et quel est le câble de SORTIE spot. En effet, vos modules LED étant polarisés, vous devrez vous assurer que vous amenez la phase par le fil rouge du spot, et que vous sortirez par le fil noir pour aller au fil rouge du spot suivant etc.



5. Retirez votre alimentation REGULUX (ou DIMOLINE), et remplacez-la par le convertisseur correspondant au modèle de spot choisi et au nombre de spot sur votre installation. Nota : Il peut être déporté aussi loin que pouvaient l’être les alimentations REGULUX.



Principe de câblage de votre installation Regulux :

câblage de votre installation Regulux

Chaque spot est raccordé en série derrière l’alimentation Régulux. En parallèle de chaque spot, on retrouve un Shunt qu’il faudra démonter, car il n’est plus nécessaire sur le futur circuit en LED.

Passage du circuit REGULUX en LED :

 Passage du circuit REGULUX en LED



Comme spécifié dans le point N°4, il faut faire attention à la polarité de vos spots lorsque vous allez les rebrancher. En effet, en halogène, on utilise une tension alternative, donc non polarisé. Avec les spots LED, on utilise un courant continu, et les spots ont donc un sens de branchement précis.



On arrive avec la sortie + du convertisseur sur le fil rouge + du premier spot. On ressort par le fil – du spot pour aller vers le fil + du spot suivant etc. Si vous inversez une polarité sur un spot, la ligne ne s’allumera pas. Veillez à bien couper l’arrivée électrique sur le convertisseur avant d’inverser la polarité de vos spots sur le circuit secondaire afin de ne pas griller une LED.



Désormais, vous savez tout ! A vous de trouver le diamètre du spot à remplacer, grâce aux filtres de recherche sur nos spots, vous pourrez retrouver un équivalent en module LED. Ensuite, laissez-vous guider par le configurateur pour sélectionner le convertisseur qui vous conviendra le mieux pour piloter vos spots.
