Câbler des spots FD, le guide pratique pas à pas
| NOS SPOTS SONT ÉQUIPÉS DE 3 TYPES DE CONNECTEURS : | ||

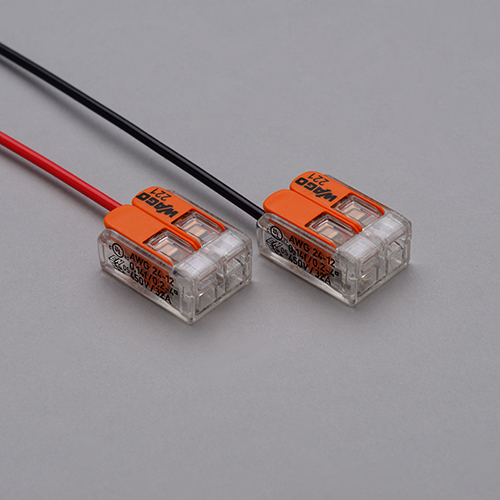

| WAGO 221 |  |
Les minis spots perçage Ø 27mm Les spots apparents |
|

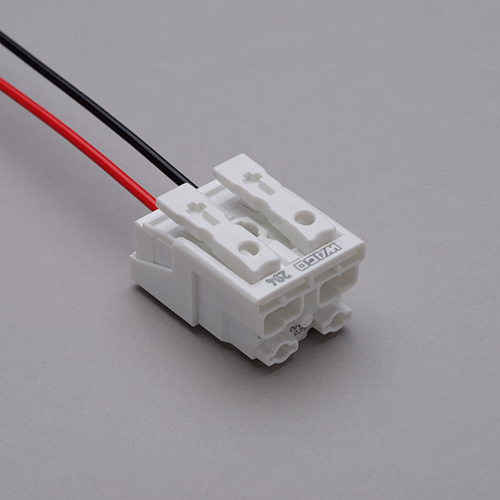

WAGO 2 pôles avec résistance de décharge * |
 |
Les spots de la gamme véranda |
|

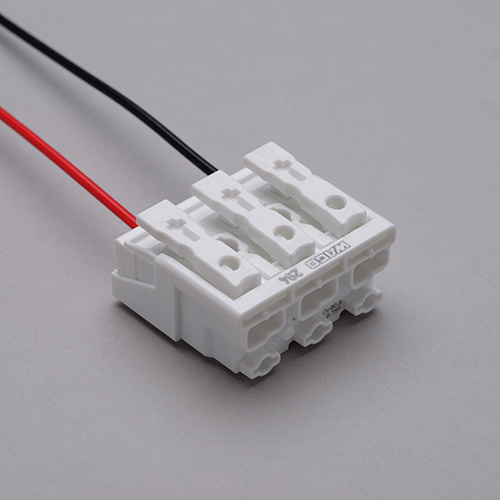

WAGO 3 pôles avec résistance de décharge * |
 |
Les spots de la gamme intérieure
(sauf minis spots Ø27mm)
|
Les différents schémas de câblage en fonction des 3 types de connecteurs :

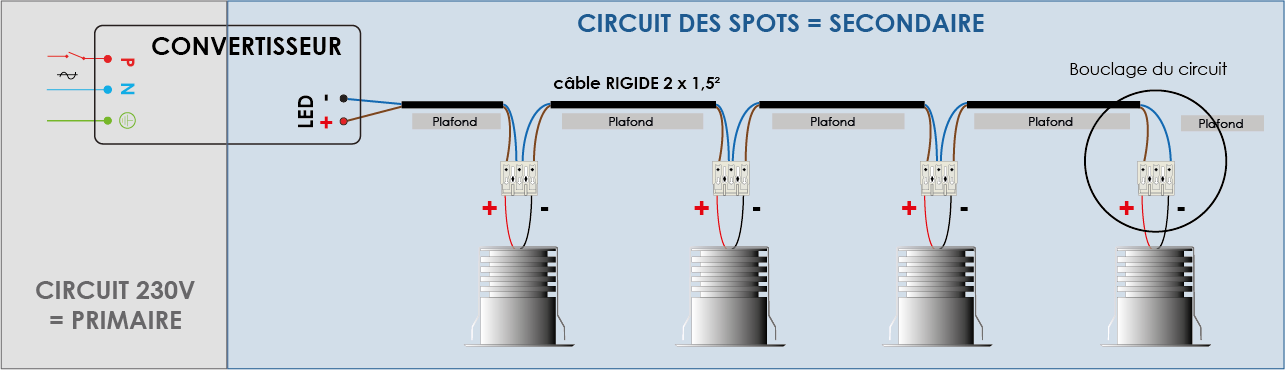

| CÂBLAGE AVEC DES CONNECTEURS WAGO 3 PÔLES | |
 |
|

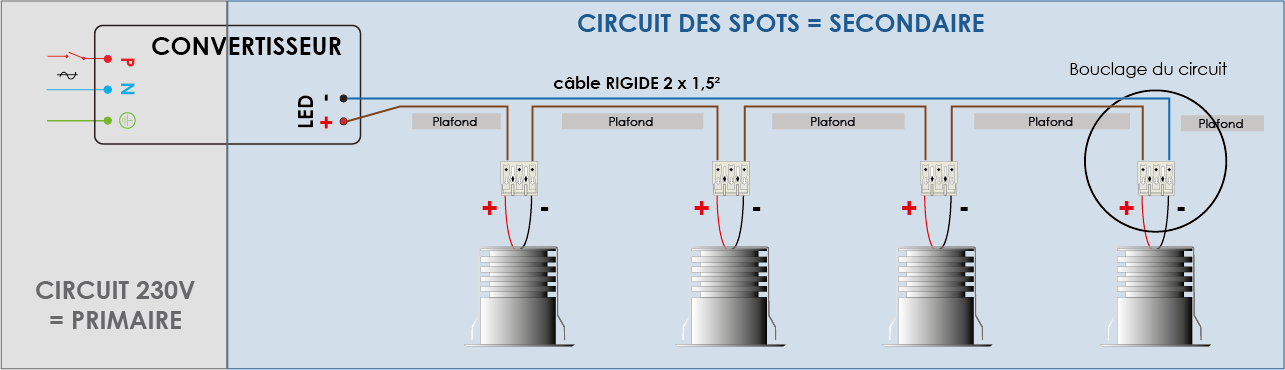

| Dans cette configuration le pôle du milieu ne sert qu’à faire transiter le neutre. Il est possible de ne pas l’utiliser si vous préférez avoir un fil de retour du dernier spot directement vers le bornier de votre alimentation, voir schéma ci-dessous. | |
 |
|
|

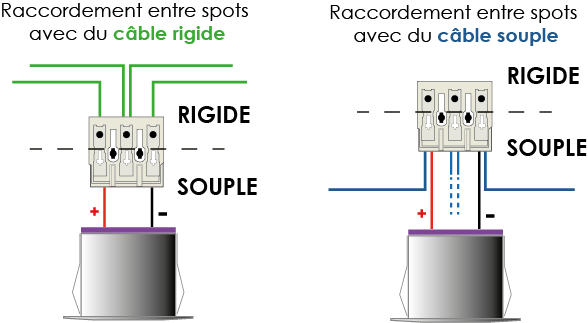

Sur ce type de connecteur il y a un côté dédié à l’utilisation de câble rigide de 1.5² ou 2.5² et l’autre côté est dédié au câble souple multi brins. Le spot est branché côté souple. Sur chaque pôle, vous avez 2 entrées qui permettent de vous brancher à côté du spot si besoin. |
|

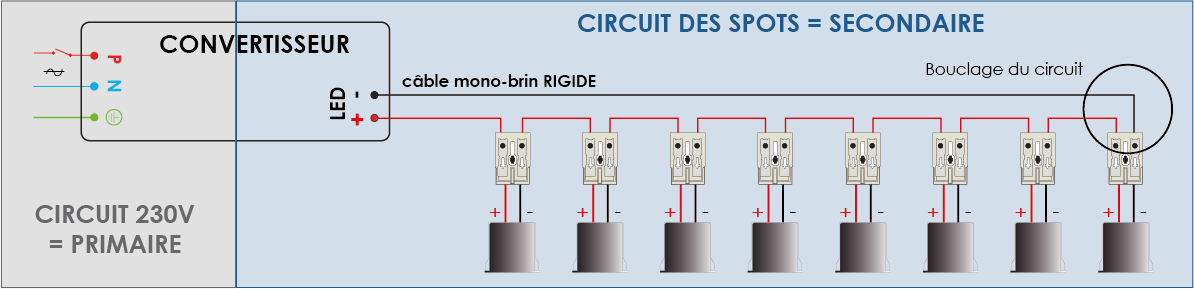

| CÂBLAGE AVEC DES CONNECTEURS WAGO 2 PÔLES | |
 |
|

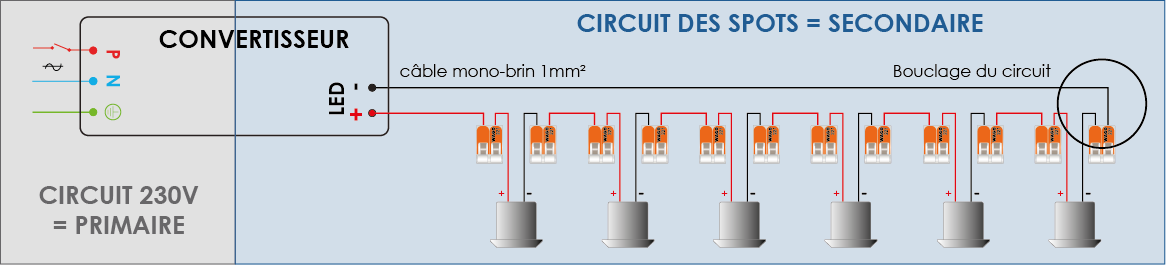

| CÂBLAGE AVEC DES CONNECTEURS WAGO 221 | |
 |
|
| CE QU'IL FAUT VÉRIFIER AVANT DE RÉALISER LE CÂBLAGE : | ||
| 1 |
Le courant du spot correspond bien à celui du convertisseur (il est indiqué sur l’étiquette normative du spot) Vous constaterez qu’une même référence de convertisseur est donnée pour plusieurs courants. Le courant de sortie se règle à l’aide de switchs sur l’appareil. Si vous avez commandé vos kits de spots via notre site, les convertisseurs sont livrés déjà réglés. Sinon, réglez vos alimentations sur le courant qui correspond aux spots que vous alimentez (ex : CACHOU 2W en 500mA > régler le convertisseur sur 500mA, les spots COMPACT 6W en 700mA etc…). |
|
| 2 |
Le nombre de spots correspond bien au modèle de convertisseur (indiqué sur la notice du convertisseur) Le tableau des convertisseurs indique le nombre de spots mini et maxi que chaque convertisseur peut alimenter selon la puissance et la tension du spot : Télécharger Lorsque vous avez plus de spots dans la pièce que le nombre autorisé sur un convertisseur, il faudra prévoir 2 lignes, qui se piloteront par un même interrupteur. Nota : il est possible de panacher sur une même ligne des types de spots différents, dans la mesure où ils se pilotent par le même courant (ex : CACHOU et VÉRONÈZE), vérifier la charge admissible par le convertisseur. |
|
| 3 |
La distance possible entre le convertisseur et le dernier spot de la ligne est respectée. Un des gros avantages du câblage en série, les convertisseurs peuvent être déportés loin des spots (au tableau électrique par ex). Plus il y a de spots sur la ligne plus la distance possible est grande. Tableau des distances possibles : Télécharger |
|
Tous nos spots sont réparables, pour gagner du temps et éviter d'avoir recours à notre service de réparation :
TOUTES LES MANIPULATIONS DOIVENT ÊTRE FAITES HORS TENSION :)
| LA POSE EN 4 ÉTAPES : |
||
| 1 |

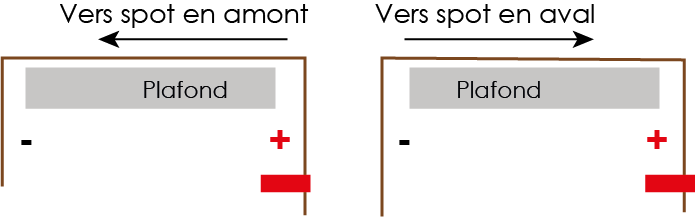

N’hésitez pas à mettre un scotch de couleur ou un coup de marqueur sur les câbles qui sortent du plafond et qui vont alimenter les spots pour repérer le sens du câblage : le + et le - .
Cela facilitera le raccordement et vous évitera les risques d'inversion de la polarité sur les spots lors de leur raccordement. |
|
| 2 | Raccordez en premier toute la ligne de spots. | |
| 3 | Branchez la ligne de spots sur le secondaire du convertisseur (borniers repérés + et - côté marqué "SEC"). | |
| 4 | Raccordez le 230V sur le convertisseur en dernier. | |
| CE QU'IL NE FAUT PAS FAIRE ! | ||

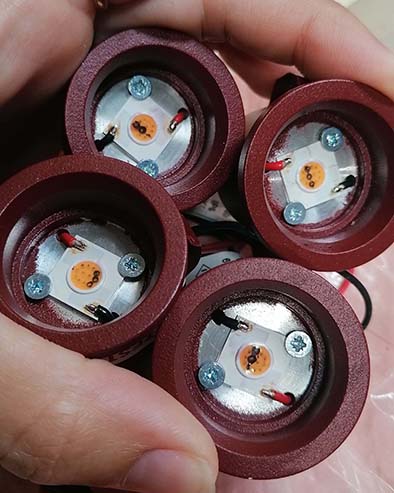

| 1 | NE PAS BRANCHER la ligne de spots sur un convertisseur SOUS TENSION |
= SPOTS GRILLÉS
|
| 2 |
NE PAS BRANCHER ou DÉBRANCHER des spots sur le circuit secondaire si le convertisseur est SOUS TENSION (pour inverser une polarité par exemple) |
|
| 3 |
NE PAS MODIFIER le réglage du courant du convertisseur SOUS TENSION (passer de 500mA à 700mA par exemple) |
|
| 4 |
NE PAS RESPECTER la charge minimale de spots sur le convertisseur (ex : brancher 2 spots sur une alimentation qui démarre à partir de 5 spots) |
|
| 5 |
NE PAS BRANCHER la ligne de spots sur une alimentation qui a été mise sous tension à vide Si vous avez raccordé un convertisseur sans spot (test de présence d’une tension de sortie), attendre au moins 10 minutes après la mise hors tension pour rebrancher vos spots, le temps que les condensateurs se déchargent. Un convertisseur sous tension à vide se charge à son maximum de tension et de courant. Au lieu de réguler la tension de 0 vers la tension qui correspond au nombre de spots de la ligne, le convertisseur régulera de sa tension maximale vers la tension des spots. |
|
| RIEN NE S'ALLUME, VALABLE POUR TOUS LES TYPES DE CONNECTEURS : | |
| 1 |

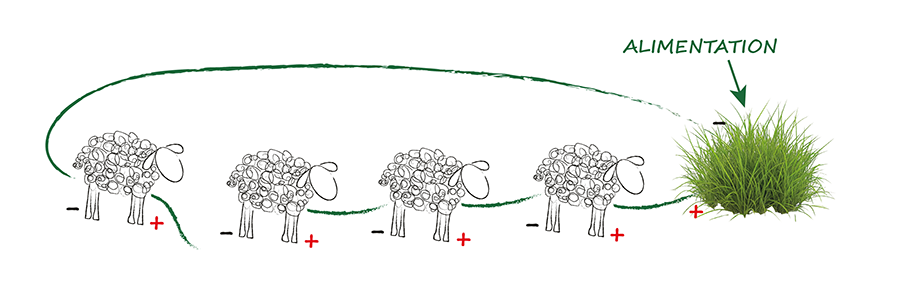

Un fil est peut-être mal enfiché dans un connecteur et le circuit est ouvert
|
| 2 | Le convertisseur n'est pas raccordé ou pas raccordé correctement |
| 3 | Panne de convertisseur |
| > | → Vérifiez qu’il y a bien du 230V sur le fil qui alimente votre convertisseur (côté primaire). Si c’est le cas, la seconde vérification consiste à mesurer la tension en sortie du convertisseur. A l’aide d’un multimètre, il faut mesurer la tension sur les bornes + et – du convertisseur (celles du circuit des spots). Si vous ne trouvez aucune tension, votre convertisseur ne fonctionne pas. → Cas d’un convertisseur variable par Bouton poussoir filaire : si vous ne trouvez aucune tension sur le secondaire LED, vérifiez que votre convertisseur n’ait pas été coupé sur le côté secondaire par le BP. Dans ce cas, il n'y a pas de tension sur le secondaire, quand bien même votre convertisseur fonctionne parfaitement. |
| 4 | Une fuite sur le circuit secondaire. Le défaut est provoqué par un fil dénudé qui fait masse sur votre circuit secondaire, ou un fil mal connecté dans un connecteur sur le circuit… En premier lieu, vérifiez toutes vos connexions. Si elles semblent bonnes, le mieux est de démonter tous les spots et de les raccorder en série au sol derrière votre convertisseur. Si le défaut ne réapparaît pas, il y a bien une masse sur votre circuit en plafond qu’il vous faut retrouver… |
| RIEN NE S'ALLUME, VALABLE POUR LES CONNECTEURS WAGO 221 : | |
| 1 |

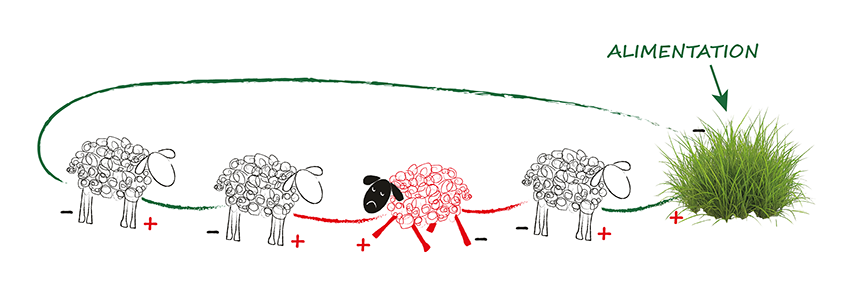

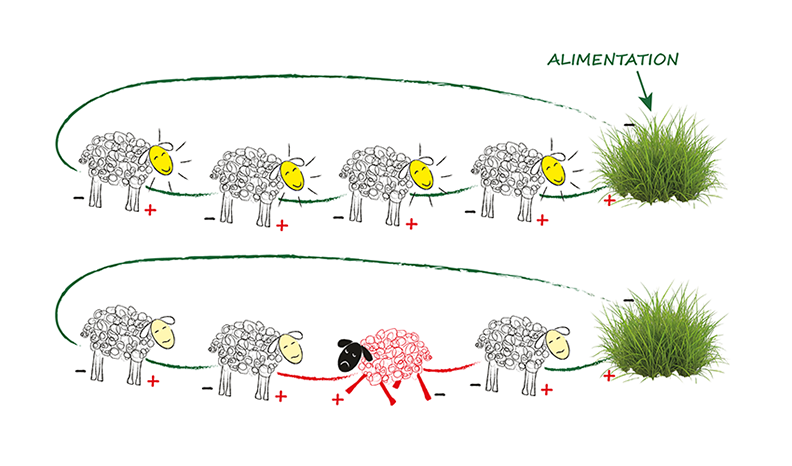

Un spot est branché dans le mauvais sens
|
| > |
Coupez l’alimentation générale. DISJONCTER la ligne ou à minima DEBRANCHER L’ARRIVEE 230V sur le convertisseur. Ensuite, et seulement ensuite, vérifier le sens de branchement des spots, inverser la polarité du/des spot(s), ou retirer les spots HS du circuit (avant de retirer un spot vérifier que vous avez encore suffisamment de spots sur la ligne en fonction de la charge mini admissible sur le convertisseur utilisé). Lorsque la continuité de la ligne des spots a été vérifiée, on peut remettre sous tension. Les spots fonctionnels vont se rallumer à 100% lorsque le convertisseur sera remis sous tension. Tous nos spots sont 100% testés en sortie de fabrication. Ils sont fonctionnels et étiquetés comme tel. Si par une manœuvre malheureuse vous en avez grillé un, nous proposons un service de réparation. |
|

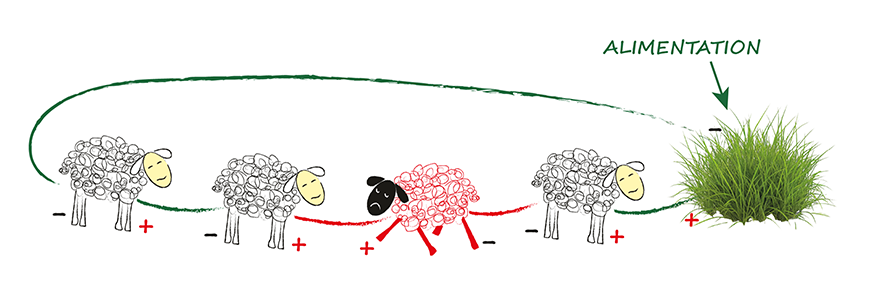

LA LIGNE S'ALLUME FAIBLEMENT, POUR LES CONNECTEURS WAGO 2 et 3 pôles : |
|
| 1 | Un spot est branché à l'envers |
| 2 | Un spot est grillé sur la ligne |
| > |
Repérer les spots éteints puis coupez l’alimentation générale. DISJONCTER la ligne ou à minima DEBRANCHER L’ARRIVEE 230V sur le convertisseur. Ensuite, et seulement ensuite, vérifier le sens de branchement des spots, inverser la polarité du/des spot(s), ou retirer les spots HS du circuit (avant de retirer un spot vérifier que vous avez encore suffisamment de spots sur la ligne en fonction de la charge mini admissible sur le convertisseur utilisé). Lorsque la continuité de la ligne des spots a été vérifiée, on peut remettre sous tension. Les spots fonctionnels vont se rallumer à 100% lorsque le convertisseur sera remis sous tension. Tous nos spots sont 100% testés en sortie de fabrication. Ils sont fonctionnels et étiquetés comme tel. Si par une manœuvre malheureuse vous en avez grillé un, nous proposons un service de réparation. |
| 3 |
Une fuite sur le circuit secondaire. Le défaut est provoqué par un fil dénudé qui fait masse sur votre circuit secondaire, ou un fil mal connecté dans un connecteur sur le circuit… En premier lieu, vérifiez toutes vos connexions. Si elles semblent bonnes, le mieux est de démonter tous les spots et de les raccorder en série au sol derrière votre convertisseur. Si le défaut ne réapparaît pas, il y a bien une masse sur votre circuit en plafond qu’il vous faut retrouver… |

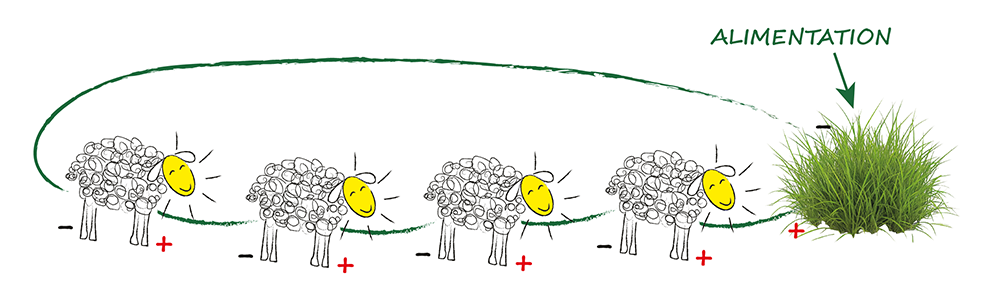

Le câblage en série n'a plus de secret pour vous !
